Wyłączniki różnicowo-prądowe typu AC znajdują zastosowanie w obwodach elektrycznych zasilanych prądem 50/60Hz o napięciu znamionowym 230V dla wyłączników 2 polowych i 400 V dla wyłączników 4 polowych. Wyłączniki różnicowoprądowe stanowią obecnie najskuteczniejszą ochronę przed porażeniem zapobiegając powstawaniu niebezpiecznych napięć dotykowych na obudowach narzędzi i maszyn elektrycznych.
W przypadku wykrycia prądu upływowego wyłącznik automatycznie przerwie obwód, zapobiegając w ten sposób porażeniu ludzi, uszkodzeniom sprzętu i innym niepożądanym zdarzeniom. Może być również wykorzystywany sporadycznie jako włącznik i wyłącznik obwodów oraz silników. Znajduje zastosowanie w budownictwie i przemyśle.
PARAMETRY PRODUKTU:
EAN: 5902838491089

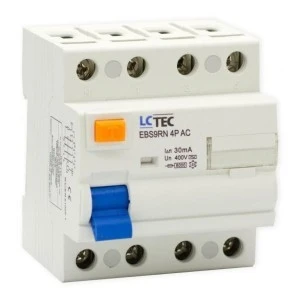

Oznaczenie handlowe: ESBS9RN-4P-25A-30mA-AC
Rodzaj: wyłączniki różnicowoprądowe
Liczba biegunów: 4
Konfiguracja biegunów: 3P + N
Liczba modułów 18mm: 4
Wykonanie (typ wyłącznika): AC (prąd sinusoidalny)
Prąd znamionowy In: 25 A
Prąd znamionowy różnicowy IΔn: 30 mA
Znamionowa zdolność łączeniowa prądu różnicowego IΔm: 500 A
Wytrzymałość zwarciowa Inc: 6000 A
Napięcie znamionowe łączeniowe Ue (AC): 400 V
Napięcie znamionowe udarowe Uimp: 6 kV
Znamionowe napięcie izolacji Ui: 500 V
Czas wyzwolenia: 0,1s
Wskaźnik wyzwolenia: tak
Okienko opisowe: tak
Montaż: szyna 35 mm (TH35/DIN)
Maks. przekrój przewodów podłączeniowych: 25 mm²
Stopień ochrony: IP20
Temperatura pracy: -25°C ÷ +50°C
Certyfikaty: CE
Normy: IEC/EN 61008-1
