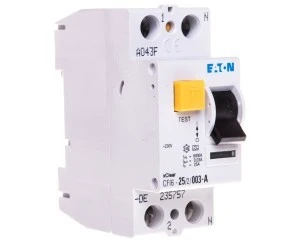

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ A CFI6 25/2/003‑A 235757

Wyłączniki różnicowoprądowe mają za zadanie zabezpieczać nas przed porażeniem prądem, stanowiąc drugi dodatkowy stopień ochrony przeciwporażeniowej. Zadaniem wyłącznika jest szybkie wyłączenie od zasilania chronionej instalacji w sytuacji kiedy pojawia się z nim tzw. prąd różnicowy. Występuje on wtedy kiedy wartość prądu wypływającego z obwodu nie jest równa wartości prądu dopływającego do niego. Tego typu sytuacja może nieć miejsce gdy izolacja podstawowa urządzenia uległa uszkodzeniu lub gdy zaistniała sytuacja gdzie nastąpiła pośrednie lub bezpośrednie dotknięcie przewodu będącego pod napięciem elektrycznym. Wyłączniki różnicowoprądowe typu CFI6 to aparaty należące do grupy modułowej aparatury zabezpieczeniowej. Stosowane są one do ochrony ludzi przed porażeniem elektrycznym przy dotyku pośrednim i bezpośrednim. Zastosowanie wyłącznika w ochranianym obwodzie dodatkowo ogranicza skutki uszkodzeń urządzeń w tym także wywołanie pożaru elektrycznego. Dwupolowy wyłącznik CFI6 2P 25/0,03A typ AC 235757 jest aparatem dwubiegunowym o prądzie znamionowym 25A i znamionowym prądzie różnicowym wynoszącym 0,03A. Produkt wyprodukowała firma Eaton. Typ wyzwalania wyłącznika został określony symbolem A czyli reaguje na sinusoidalny i wyprostowany pulsacyjny prąd różnicowy. Wyłącznik powszechnie stosowany jest do zabezpieczania instalacji w gospodarstwach mieszkalnych, warsztatach, zakładach pracy i miejscach użyteczności publicznej. Wyłącznik mocuje się na szynie montażowej typu TH-35. Na przedniej ścianie wyłącznika znajduje się przycisk o nazwie test przeznaczony do sprawdzenia prawidłowości zadziałania wyłącznika podczas eksploatacji urządzenia. Zdolność zwarciowa wynosi 6kA.Wyłączniki mogą być doposażane w styki pomocnicze realizujące funkcje wykonawcze lub zdalną sygnalizację zadziałania wyłącznika.
