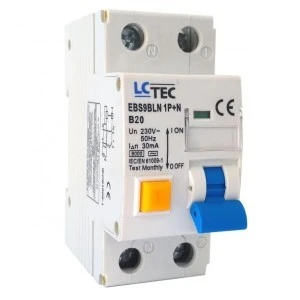

Wyłącznik różnicowo-nadprądowy to urządzenie zabezpieczające dwa w jednym: różnicowoprądowe z członem nadprądowym.Wyłączniki różnicowoprądowe z czołem nadprądowym typu AC znajdują zastosowanie w obwodach elektrycznych zasilanych prądem 50/60Hz o napięciu znamionowym 230V i prądzie znamionowym do 25A. Jest przeznaczony do ochrony przed porażeniem prądem elektrycznym, ochrony urządzeń przy uszkodzeniu i zalaniu, a także posiada funkcje przeciążeniową oraz zabezpieczeniową przed zwarciem. Umożliwia podłączenie za pomocą szyn grzebieniowych. Ponadto, może on być stosowany jako włącznik i wyłącznik obwodów. Znajduje zastosowanie w budownictwie, przemyśle i oświetleniu komercyjnym oraz systemach dystrybucji zasilania.
PARAMETRY PRODUKTU:
EAN: 5902838491515
Seria produktowa: EBS9BLN
Oznaczenie handlowe: 491515
Indeks producenta: EBS9BLN-1P+N-20A-AC
Rodzaj: wyłączniki różnicowonadprądowe
Liczba biegunów: 2
Konfiguracja biegunów: 1P + N
Położenie bieguna neutralnego: po lewej stronie
Liczba modułów 18mm: 2
Charakterystyka: B
Wykonanie (typ wyłącznika): AC (prąd sinusoidalny)
Prąd znamionowy In: 20 A
Prąd znamionowy różnicowy IΔn: 30 mA
Znamionowa zdolność łączeniowa prądu różnicowego IΔm: 500 A
Wytrzymałość zwarciowa Inc: 4500 A
Napięcie znamionowe łączeniowe Ue (AC): 230 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 6 kV
Czas wyzwolenia: 0,1s
Wskaźnik wyzwolenia: tak
Wytrzymałość mechaniczna (liczba cykli): 8000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe klatkowe, szyna grzebieniowa (od dołu lub góry)
Maks. przekrój przewodów podłączeniowych: 25 mm²
Stopień ochrony: IP20
Temperatura pracy: -30°C ÷ +50°C
Certyfikaty: CE
Normy: IEC/EN 61009-1
