Wyłącznik różnicowo-nadprądowy kombinowany to zaawansowane urządzenie zabezpieczające, które łączy funkcje ochrony przed przeciążeniami oraz wyciekami prądu.
Dzięki charakterystyce wyzwalania typu B i wysokiej zdolności łączeniowej 6 kA, zapewnia niezawodność w ochronie instalacji elektrycznych, minimalizując ryzyko awarii.
Kompaktowa konstrukcja, zgodność z wymaganiami norm PN-EN oraz klasa ochronności IP2X sprawiają, że jest to idealne rozwiązanie do szerokiego zastosowania w różnorodnych warunkach środowiskowych.
Dane techniczne:
- Producent: Schneider

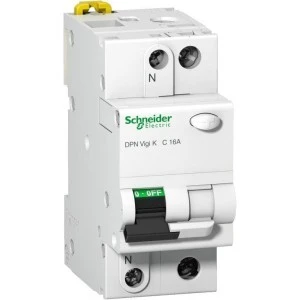

- Nazwa produktu: Acti 9 DPN Vigi K
- Typ produktu lub komponentu: Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO)
- Skrócona nazwa urządzenia: DPN Vigi K
- Zastosowanie urządzenia: Dystrybucja
- Opis biegunów: 1P + N
- Ilość zabezpieczonych biegunów: 1
- Położenie neutralne: LEFT
- [In] Prąd znamionowy: 16 A
- Rodzaj sieci: Prąd przemienny (AC)
- Technologia wyzwalacza: Termomagnetyczny
- Charakterystyka: B
- Czułość na prad upływu: 30 mA
- Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
- Typ zabepieczenia różnicowoprądowego: Typ AC
- Zdolność wyłączania: 6000 A Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
- Znak jakości: VDE
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Zrównoważony rozwój - Green Premium
Etykieta Green Premium to zobowiązanie firmy Schneider Electric do dostarczania produktów o najlepszych w swojej klasie parametrach środowiskowych.
Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Szczegółowa specyfikacja techniczna:
Parametry elektryczne:
- Częstotliwość sieci: 50 Hz[Ue]
- Znamionowe napięcie łączeniowe: 220...240 V prąd przemienny (AC) 50 Hz
- Granica wyzwalania magnetycznego: 3...5 x In
- [Ics] Znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100% Icn w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
- Znamionowa zdolność załączania i wyłączania: Idm 4500 A w 220...240 V prąd przemienny (AC) 50 Hz zgodnie z EN/IEC 61009-2-1
- Klasa ograniczenia: 3 zgodnie z EN/IEC 61009-2-1
- Znamionowe napięcie izolacji [Ui]: 400 V prąd przemienny (AC) 50 Hz
- Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
Parametry mechaniczne:
- Typ sterowania: Dźwignia
- Lokalizacja urządzenia w systemie: Odejście
- Wskazanie położenia styku: Tak
- Sygnalizacja lokalna: ZAŁ, WYŁ, wyzwolenie wskutek zwarcia
- Sposób montażu: Zatrzaskowy
- Podstawa montażowa: Szyna DIN
- Rozstaw przyłączy: 9 mm pomiędzy fazą a przewodem neutralnym
- Szerokość w modułach (9 mm): 4
- Wysokość: 81 mm
- Szerokość: 36 mm
- Głębokość: 72 mm
- Masa produktu: 125 g
- Kolor: Biały (RAL 9003)
Przyłącza:
- Zacisk typu tunelowego faza: 1…25 mm² sztywny
- Zacisk typu tunelowego neutralny: 1…16 mm² sztywny
- Zacisk typu tunelowego faza: 1…16 mm² elastyczny
- Zacisk typu tunelowego neutralny: 1…10 mm² elastyczny
- Długość odizolowanego odcinka: 15 mm dla połączenia góra lub dół
- Moment dokręcania: 2 N.m góra lub dół
- Trwałość mechaniczna: 20000 cykl
- Trwałość elektryczna: 20000 cykl
- Urządzenie różnicowoprądowe: Niezależny od napięcia
- Zabepieczenie różnicowoprądowe: Zintegrowane
Środowisko pracy:
- Normy: EN/IEC 61009-2-1
- Stopień ochrony IP: IP20 (zgodnie z IEC 60529); IP40 (obudowa modułowa) zgodnie z IEC 60529
- Stopień zanieczyszczenia: 3
- Kategoria przepięć: III zgodnie z IEC 60364
- Kompatybilność elektromagnetyczna: 8/20 µs impuls wytrzymywany, 250 A zgodnie z EN/IEC 61009-2-1
- Wilgotność względna: 95% w 55 °C
- Temperatura otoczenia dla pracy: -5…40 °C
- Temperatura otoczenia dla przechowywania: -30…70 °C
