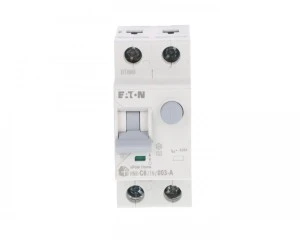

2P 6A 0,03A typ A xPole Home HNB-C6/1N/003-A 195136
Główne cechy produktu
Wysokiej jakości połączenie wyłącznika różnicowoprądowego/wyłącznika nadprądowego działające niezależnie od napięcia sieci
Podwójne zaciski (windowe/szynowe) na górze i na dole
Wskaźnik położenia styków, kolor czerwony/zielony
Wymóg testowania co 6 miesięcy, a nie co miesiąc
Wyzwalanie niezależne od napięcia sieci
Typ A: czułość na prąd różnicowy pulsacyjny ze składową stałą DC
2 zabezpieczenia w 1 urządzeniu Ochrona przed porażeniem prądem i zwiększona ochrona przeciwpożarowa
Wyłącznik różnicowoprądowy z członem nadprądowym EATON ma za zadanie chronić instalację elektryczną, uszkodzoną w wyniku zwarcia lub przeciążenia. Umożliwia wyłączenie tylko tego obwodu, w którym wystąpiła awaria.
Zabezpiecza przed:
POŻAREM | PORAŻENIEM PRĄDEM | USZKODZENIEM URZĄDZEŃ ELEKTRYCZNYCH
Dlaczego warto wybrać ogranicznik przepięć Eaton?
Pełne bezpieczeństwo
Chroni przed skutkami bezpośredniego i pośredniego wyładowania.
Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia)
Tego typu ogranicznik stanowi idealne zabezpieczenie przed przepięciami powstałymi w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej.
Szybka weryfikacja stanu urządzenia
Czerwone pole na optycznym wskaźniku uszkodzenia wkładu oznacza konieczność wymiany wkładu. Zielone ‑ prawidłową pracę urządzenia.
łatwy w montażu, wygodny w użyciu Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAł. i WYł.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Przycisk testowy „T” (należy naciskać co 6 miesięcy)
Specyfikacja techniczna:
Charakterystyka wyzwalania: C
Czułość: A
Głębokość wbudowania [mm]: 69.5
Liczba biegunów: 2
Kategoria przepięcia: 3
Szerokość wyrażona liczbą modułów: 2
Napięcie znamionowe [V]: 230
Stopień ochrony (IP): IP20
Znamionowy prąd różnicowy [A]: 0.03
Prąd znamionowy [A]: 6
Klasa ograniczenia energii: 3
Stopień zanieczyszczenia: 2
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 6
Każdego dnia dbamy o bezpieczeństwo obwodów elektrycznych na całym świecie
Wyłączniki kombinowane w instalacjach elektrycznych
Wyłącznik różnicowoprądowy z członem nadprądowym EATON (inaczej wyłącznik różnicowo‑nadprądowy lub wyłącznik kombinowany) to połączenie 2 zabezpieczeń w 1 urządzeniu. Po pierwsze, urządzenie to zabezpiecza układ elektryczny przed zwarciami i przeciążeniami, wyłączając obwód elektryczny, w którym nastąpiła awaria. Dzięki temu nie dochodzi do uszkodzenia sprzętów czy porażenia osób. Po drugie, stanowi zwiększoną ochronę przeciwpożarową.
Główną zaletą wyłącznika różnicowoprądowego z członem nadprądowym EATON z serii xPole Home jest oszczędność miejsca w rozdzielnicy. Zamiast 2 osobnych wyłączników (różnicowoprądowego i nadprądowego) stosujesz 1 ‑ zachowując wszystkie funkcjonalności typowego układu elektrycznego.
Seria produktów przeznaczona do nowoczesnych projektów
Nowe wyłączniki Eaton z serii xPole cechują się wysoką ergonomią wykonania, co przekłada się na optymalną temperaturę pracy oraz zwiększoną wytrzymałość elektryczną i mechaniczną.
Optymalne portfolio
łatwiejszy wybór
Nowoczesny design
Najwyższa niezawodność i bezpieczeństwo
łatwy montaż
Duża wytrzymałość
Wyłącznik mocuje się na szynie montażowej DIN TH 35
Urządzenie działa niezależnie od pozycji montażu (pionowo/poziomo)
Podwójne zaciski windowe/szynowe
Montaż szyny łączeniowej z obu stron góra/dół
Po zamocowaniu szyny łączeniowej, wolny zacisk windowy
Możliwość późniejszego zamontowania styków pomocniczych i wyzwalaczy
Kolejny etap w rozwoju zabezpieczeń
Urządzenia Eaton xPole Home to kolejny etap rozwoju urządzeń zabezpieczających, wykorzystujący najnowsze rozwiązania i potencjał technologii cyfrowych.
Wyłączniki nadprądowe HN
Zabezpieczenie przed zwarciami i przeciążeniem
Podstawowa ochrona przeciwpożarowa
Wyłączniki różnicowoprądowe HNC
Zabezpieczenie ziemnozwarciowe
Podstawowa ochrona przeciwpożarowa
Ochrona przed porażeniem prądem
Wyłączniki kombinowany HNB
Zabezpieczenie ziemnozwarciowe
Zabezpieczenie przed zwarciami i przeciążeniem
Zwiększona ochrona przeciwpożarowa
Przeciwpożarowy detektor iskrzenia AFDD+
Zabezpieczenie łukochronne
Zabezpieczenie ziemnozwarciowe
Zabezpieczenie przed zwarciami i przeciążeniem
Najczęściej zadawane pytania
Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM.
Wyłącznik różnicowoprądowy potocznie zwany różnicówką, to zabezpieczenie elektryczne chroniące użytkowników przed porażeniem prądem elektrycznym.
Stosowanie wyłączników różnicowoprądowych jest obowiązkowe w instalacjach odbiorczych. Stosujemy go w instalacjach z rozdzielonym przewodem PEN na PE i N.
Wyłącznik różnicowoprądowy dobieramy pod urządzenia które posiadamy w instalacji. Do zwykłych gniazd i oświetlenia wystarczy wyłącznik typu AC. W przypadku stosowania elektroniki i energoelektroniki należy stosować wyłączniki typu A lub F.
Tak, rozporządzenie ministra infrastruktury w sprawie warunków technicznych jakim podlegają budynki i ich usytuowanie mówi o wymogu stosowania wyłączników różnicowoprądowych.
Zadziałanie wyłącznika może wywołać wyłącznie upływ lub rażenie prądem. W obu przypadkach dochodzi do „ucieczki prądu” poza chroniony obwód, co aparat wykrywa i odcina zasilanie w chronionym obwodzie.
Wyłącznik różnicowoprądowy zgodnie z normą PN‑HD 60364‑4‑41 pełni rolę ochrony uzupełniającej przy bezpośrednim rażeniu prądem dla obwodów o prądzie znamionowym nieprzekraczającym 32A i wyłączników o czułości nie większej niż 30mA. Wyłączniki o czułości powyżej 30mA takiej ochrony nie zapewniają.
Wyłącznik różnicowoprądowy mierzy sumę algebraiczną prądów wpływających i wypływających. Jeśli prądy te się równoważą, wtedy suma wynosi zero i aparat pozostaje w stanie spoczynku. Jeśli suma jest niezerowa i wynosi co najmniej połowę prądu różnicowego znamionowego, wtedy aparat wyzwala. Taki stan może oznaczać upływ prądu do ziemi, pojawienie się niebezpiecznego napięcia na częściach normalnie nieprzewodzących lub po prostu rażenie prądem.
Wyłączniki różnicowoprądowe należy podłączyć zgodnie z zaleceniami producenta umieszczonymi w instrukcji dołączonej do opakowania. Urządzenia te powinny być montowana przez uprawnionego elektryka.
Zgodnie z normą PN‑HD 60364‑4‑42 wyłączniki różnicowoprądowe o prądzie różnicowym nieprzekraczającym 300mA pełnią rolę dodatkowej ochrony przed pożarem. Taką rolę zazwyczaj pełnią produkty jak PF6‑40/4/03 lub PFIM‑63/4/03‑S/F.
Dane techniczne
CN
85363010
Stopień ochrony (IP)
IP20
Jednocześnie rozłączany biegun N
Znamionowy prąd różnicowy [A]
0.03
Liczba biegunów
2
Prąd znamionowy [A]
6
Stopień zanieczyszczenia
2
Klasa ograniczenia energii
3
PKWiU
27.12.23.0
Charakterystyka wyzwalania
C
Czułość
A
Napięcie znamionowe [V]
230
Głębokość wbudowania [mm]
69.5000
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
