Wyłącznik ochronny transformatora PKZM0‑10‑T‑PI 6.3 ‑ 10 A Push‑In 199172
Cena:

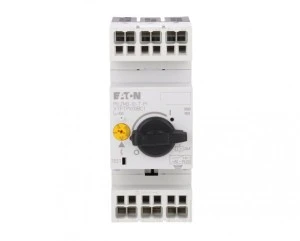

Wyłącznik ochronny transformatora
PKZM0-10-T-PI 6.3-10A
Zaciski wtykowe
Push‑in
Zaciski wtykowe
Push‑in
199172
Zgodność z IEC/EN 60947
Zaciski wtykowe Push‑in
Stopień ochrony IP20
Szybki, łatwy
i bezpieczny montaż
i bezpieczny montaż
Przystosowany do pracy z transformatorami o napięciu do 690VAC
Różne możliwości okablowania ‑ śrubowe i Push‑in
Wyłączniki do ochrony transformatorów można okablować nie tylko za pomocą śrub, ale również za pomocą technologii wtykowej Push‑in. Zaciski wtykowe Push‑in umożliwiają bezpieczne i łatwe podłączenie przewodów do wyłącznika za pomocą jednego kliknięcia — nie są potrzebne żadne narzędzia. Przyspiesza to nie tylko okablowanie o 50%, ale jest również znacznie bezpieczniejsze dzięki odpornym na wstrząsy i drgania zaciskom.
Certyfikaty
1
2
3
1
POZNAJ AKCESORIA DO wyłączników PKZM0‑T
1Styki pomocnicze przednie (NHI‑E) i boczne (NHI)
2Styki sygnalizacji wyzwolenia (AGM)
3Zdalne wyzwalacze napięciowe (wzrostowe A‑PKZ0, podnapięciowe U‑PKZ0)
Znamionowy prąd pracy In: 0,16A
Zakres regulacji prądu przęciążeniowego: 0,1‑0,16A
Wartość maks. zadziałania wyzwalacza zwarciowego: 2,4A
Znamionowe napięcie pracy Un: Do 690 V AC
Napięcie udarowe wytrzymywane Uimp: 6000 VAC
Częstotliwość znamionowa: 50‑60 Hz
Metoda montażu: Montaż na szynie DIN
Zaciski wtykowe: Push-In
Stopień ochrony zacisków: IP00
Stopień ochrony urządzenia: IP20
Temperatura pracy: ‑25°C do +55°C
Temperatura przechowywania: ‑40°C do +80°C
Znamionowa graniczna zdolność wyłączania zwarcia: 150kA przy 400VAC
Zgodność z IEC 60947‑4‑1 i VDE 0660
Certyfikaty: CE, UL, CSA, EAC
Wyłącznik nadprądowy PKZM0‑T zbudowany jest z 3 torów głównych oraz wyzwalacza termicznego (bimetalowego) i zwarciowego (elektromagnetycznego). Przystosowany jest do pracy z transformatorami o napięciu do 690VAC. Konstrukcja wyzwalacza magnetycznego, który reaguje dopiero od ok. 20‑krotności prądu znamionowego umożliwia swobodne uruchomienie transformatora , który ze względu na dużą indukcyjność podczas startu generuje wysokie prądy rozruchowe.
Cała seria PKZ cechuje się bardzo wysoką wytrzymałość zwarciowa — Icu=150kA/400VAC przy kompaktowych wymiarach. Gwarantuje to wiele lat pracy urządzenia w najtrudniejszych warunkach. Wyłączniki spełniają najwyższe standardy i posiadają wiele różnorodnych certyfikatów umożliwiających dopuszczenie do pracy na całym świecie.
Wyłączniki PKZM0‑T występują w dwóch wersjach: z konwencjonalnymi, znanymi od wielu lat na rynku zaciskami śrubowymi i zaciskami wtykowymi Push‑in przyspieszającymi okablowanie urządzenia.
Wyłączniki mogą być rozbudowane o styki pomocnicze sygnalizujące położenie torów głównych ‑ NHI oraz styki sygnalizacji wyzwolenia AGM, które określają z jakiego powodu nastąpiło wyzwolenie — czy od zwarcia, czy od przeciążenia.
PKZM0‑T może być rozbudowany o zdalne wyzwalacze napięciowe — wzrostowe A‑PKZ0 lub podnapięciowe U‑PKZ0
Urządzenie podstawowe może być także wyposażone w rączkę z możliwością blokady na kłódkę — AK‑PKZ0, w tzw. systemie LOTO lub może mieć wysunięty napęd na drzwi rozdzielnicy
Wyłącznik nadprądowy PKZM0‑T występuje także w elektronicznej wersji jako PKE z wyzwalaczem XTU‑CP do ochrony instalacji i kabli. Wyłącznik PKE posiada dodatkową opcję komunikacji z systemem Smartwire‑DT oraz Modbus‑RTU.
W przypadku wersji z zaciskami śrubowymi należy zachować prawidłowy moment dokręcenia przewodów
W przypadku wersji z zaciskami Push‑in w celu zwiększenia bezpieczeństwa rekomendowane jest założenie tulejki na końcu przewodu typu linka
W obu wersjach zastosowanie odpowiedniego przekroju zgodnie z DTR (Dokumentacja Techniczno‑Rozruchowa)
Ustawić prąd znamionowy wyłącznika na prąd znamionowy transformatora. Wyjątki od reguły to praca wyłącznika w wysokich temperaturach otoczenia (>45 °C) lub np. praca na dużych wysokościach (>2000 n.p.m.)
Jako zabezpieczenie transformatora 3‑fazowego i 1‑fazowego AC do 690VAC. Przykładowe aplikacje i segmenty zastosowań to: zabezpieczenie transformatorów obniżających napięcie w układach sterowania w szafach sterowniczych oraz w instalacjach bardzo niskiego napięcia — SELV/PELV/FELV.
Jakie wartości współczynnika k przyjąć do pomiarów impedancji pętli zwarcia (dot. samoczynnego wyłączenia zasilania)?
PKMZ0‑T posiada współczynnik k o wartości średniej ok. 20. Natomiast współczynnik ten różni się w zależności od konkretnego modelu, więc zaleca się do pomiarów przyjmowanie wartości prądu Irm, który odpowiada konkretnej wartości, przy którym nastąpi bezzwłoczne zadziałanie wyzwalacza. Wartość Irm jest podawana bezpośrednio na przodzie urządzenia lub można ją znaleźć w karcie katalogowej produktu.
PKMZ0‑T posiada współczynnik k o wartości średniej ok. 20. Natomiast współczynnik ten różni się w zależności od konkretnego modelu, więc zaleca się do pomiarów przyjmowanie wartości prądu Irm, który odpowiada konkretnej wartości, przy którym nastąpi bezzwłoczne zadziałanie wyzwalacza. Wartość Irm jest podawana bezpośrednio na przodzie urządzenia lub można ją znaleźć w karcie katalogowej produktu.
Jak prawidłowo ustawić pokrętło regulacji wyłącznika ?
Rekomendowana jest nastawa prądu znamionowego wyłącznika równa prądowi znamionowemu transformatora. Wyjątki od tej reguły to praca urządzenia w temp. otoczenia >45 °C, na dużych wysokościach powyżej 2000 m npm. W tych przypadkach dobór należy wykonać zgodnie z odpowiednimi tabelami w katalogach.
Rekomendowana jest nastawa prądu znamionowego wyłącznika równa prądowi znamionowemu transformatora. Wyjątki od tej reguły to praca urządzenia w temp. otoczenia >45 °C, na dużych wysokościach powyżej 2000 m npm. W tych przypadkach dobór należy wykonać zgodnie z odpowiednimi tabelami w katalogach.
Co oznacza pole zakreskowane na pokrętle regulacji wyłącznika?
Pole zakreskowane oznacza zawsze nastawę minimalną Ir prądu pracy wyłącznika
Pole zakreskowane oznacza zawsze nastawę minimalną Ir prądu pracy wyłącznika
Podczas serwisu należy wykonań sprawdzenia dokręcenia śrub w zaciskach śrubowych lub/i testowe szarpnięcie przewodu przy zaciskach wtykowych Push‑in — zarówno w podstawowym urządzeniu, jak i dobudowanych akcesoriach typu styki pomocnicze, itp.
Wykonanie śrubokrętem płaskim testowego wyzwolenia w polu „TEST”, celem sprawdzenia poprawności zadziałania mechanizmu wyzwalacza
Wykonanie pomiarów zgodnie z obowiązującymi normami
