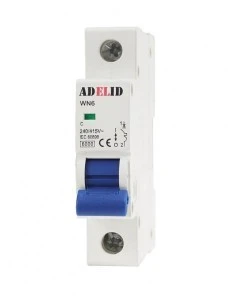

WYŁĄCZNIK NADPRĄDOWY BEZPIECZNIK C 6A 1 FAZOWY WN6 1P C6A

Wyłącznik nadprądowy 1-polowy "C" 6A

Kod produktu: WN6 1P C6A

Wyłącznik nadprądowy WN6 to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu.

Wyłącznik przeznaczony jest do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 6,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.
• Napięcie izolacji Ui: 500V
• Znamionowe napięcie udarowe wytrzymywane (1,2/50) Uimp: 6000V
• Znamionowa zdolność wyłączeniowa: 4500/6000 A
• Żywotność elektryczna: 8000 t
• Żywotność mechaniczna: 20000 t
• Ilość modułów: 1,
• Stopień szczelności: IP20
• Temperatura otoczenia: -5~+40°C
• Temperatura przechowywania: -25~+70°C

Certyfikat CE

Przyłącza:

• moduł pod szynę grzebieniową lub pionową,

Zaciski klatkowe:

• 1-25A sztywny/giętki: max. 16/25 mm²,
• 32-63A sztywny/giętki: max. 35/25 mm².

Montaż:

• szyna DIN,
• TH35 wg EN 50022.

Właściwości wyłączników nadprądowych z charakterystyką "C":

• przeznaczone do zabezpieczenia przed skutkami zwarć i przeciążeń instalacji, w których zastosowano urządzenia elektroenergetyczne takie jak silniki i transformatory,

• charakterystyka wyzwalania: lm=5-10 lh / wyzwalanie magnetyczne zachodzi między 5 a 10 ln.

WYMIARY ORAZ CHARAKTERYSTYKA WYZWALANIA
