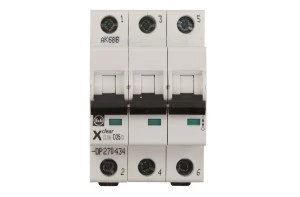

Wyłącznik nadprądowy 3P D 25A 6kA AC CLS6‑D25/3‑DP 270434

Modułowe wyłącznik nadprądowe typu CLS6 firmy Eaton przeznaczone są do ochrony instalacji elektrycznej przed skutkami zwarć oraz przeciążeń. Prąd elektryczny o wartości przekraczającej wartość bezpieczną wyznaczoną dla danego obwodu powinien niezwłocznie zostać wyłączony. Odłączenie zasilania ma na celu między innymi ochronę urządzeń i instalacji przed uszkodzeniami, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem ewentualnego pożaru. Długotrwale przepływający prąd o wartości większej od dopuszczalnej w znaczy sposób przyczynia się do przyspieszenia starzenia się izolacji przewodów instalacji elektrycznej.Wyłącznik nadprądowy 3P D 25A CLS6 o numerze katalogowym 270434 został wyprodukowany przez firmę Eaton. Jest elementem trójfazowym, trójmodułowym o prądzie znamionowym 25A i charakterystyce wyzwalania typu D. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach urządzeń elektroenergetycznych o bardzo dużych prądach w chwili załączania, np. silników o ciężkim rozruchu, transformatorów, grup lamp oświetleniowych; nie doprowadzają one do niepożądanych przedwczesnych wyłączeń napięcia zasilania zabezpieczanej instalacji. Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 10 do 20 krotności prądu znamionowego wyłącznika. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Montowane są w warsztatach, przemyśle, zakładach produkcyjnych. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 6kA.
