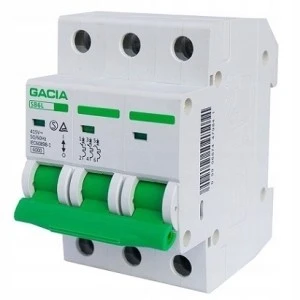

Wyłącznik nadprądowy 3P C 16A 6kA AC / SB6L‑3P‑16C

Dane techniczne:

• prąd znamionowy: 16A
• charakterystyka: C
• znamionowa odporność impulsowa (1,2/50) Uimp: 6000
• napięcie znamionowe Ue: 415 V
• izolacja znamionowa Ui: 500 V
• częstotliwość prądu Hz: 50/60
• żywotność elektryczna: 6000
• żywotność mechaniczna: 100000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• temp. składowania: -30/+70°C
• temp. pracy: -30/+50°C
• maksymalny przekrój przewodów łączeniowych: 25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak

Wyłącznik instalacyjny SB6L (wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską) – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Wyłączniki instalacyjne SB6L stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 240/415 V 50/60 Hz i prądzie znamionowym w zakresie 6A do 63A.

Wyłączniki instalacyjne SB6L mogą być również używane sporadycznie jako wyłącznik główny obwodu.

Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Wyłącznik instalacyjny SB6L może być montowany wyłącznie przez osoby uprawione. Przed montażem należy odłączyć zasilanie.

Wyłącznik instalacyjny SB6L zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
