Model 194884 posiada charakterystykę czasową B (tzw. szybką) oraz prąd znamionowy 32A. Zdolność zwarciowa to 6kA.
Praca z napięciem 230VAC i 48VDC
Podwójne zaciski z obu stron aparatu — windowe pod przewód i szynowe pod szyny łączeniowe
Spełnia wymagania koordynacji izolacji, odległości pomiędzy stykami 3>4 mm w celu zapewnienia bezpiecznej izolacji
Montaż na szynie DIN TH 35
Zasilanie z obu stron aparatu
Seria produktów zapewniających ochronę i bezpieczeństwo w nowoczesnych instalacjach
Wyłącznik nadmiarowo prądowy EATON służy do zabezpieczenia instalacji elektrycznej przed skutkami przeciążeń, czyli przepływowi prądu o większym natężeniu i wartości niż dopuszczalne oraz przed skutkami zwarć. W momencie długotrwałego przeciążania obwodu lub zwarcia, wyłącznik nadprądowy wyzwala – czyli automatycznie wyłącza chroniony obwód.
OBWODY GNIAZDKOWE | OBWODY OŚWIETLENIOWE | URZĄDZENIA RTV I AGD
Dlaczego warto wybrać wyłącznik nadprądowy Eaton?
Uproszczone wzornictwo
Estetyczny design, który ułatwia intuicyjne korzystanie, a zarazem nie zakłóca estetyki wnętrza.
Odporność i wytrzymałość na agresywne środowisko
Możliwość zastosowania w różnych warunkach, także na zewnątrz.
Kompatybilność z innymi urządzeniami
Nowa aparatura modułowa EATON może być wyposażona w akcesoria: styki pomiocnicze, wyzwalacz wzrostowy, wyzwalacz podnapięciowy, aparat do ponownego załączenia, szyny łączeniowe, blokadę na kłódkę.
łatwy w montażu, wygodny w użyciu Informacja o stanie urządzenia na wyciągnięcie ręki
Zacisk windowy i szynowy
Szara dźwignia zespolona mechanicznie ze wskaźnikiem ON/OFF
Możliwość zaplombowania w pozycji ZAł. i WYł.
Wskaźnik położenia styków czerwony/zielony
Prosty montaż na szynie DIN
Specyfikacja techniczna:

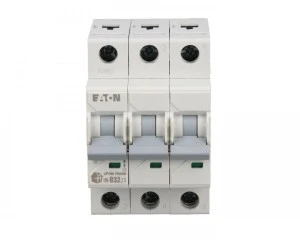

Model: HN-B32/3
Stopień ochrony (IP): IP20
Częstotliwość [Hz]: 50
Napięcie znamionowe [V]: 400
Głębokość wbudowania [mm]: 70.5
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA]: 6
Stopień zanieczyszczenia: 2
Klasa ograniczenia energii: 3
Rodzaj napięcia: AC
Charakterystyka wyzwalania: B
Liczba biegunów: 3
Prąd znamionowy [A]: 32
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA]: 0
Szerokość wyrażona liczbą modułów: 3
Kategoria przepięcia: 3
Wyłącznik instalacyjny typu B podstawowym zabezpieczeniem elektrycznym w instalacjach o niskich napięciach
Bezpiecznik nadprądowy (potocznie: „eska” ma za zadanie chronić instalację przed. Do przeciążenia dochodzi w sytuacji, gdy przez dany element przepływa prąd elektryczny o natężeniu większym niż normalnie. Zdarza się to w przypadku podłączenia zbyt wielu urządzeń do tego samego obwodu. Wyłączniki nadprądowe EATON chronią instalację również przed zwarciami. Dochodzi do nich przy zetknięciu się dwóch przewodów ze sobą, co skutkuje przepływem bardzo dużego prądu i ryzykiem uszkodzenia urządzeń elektrycznych.
Wyłączniki nadprądowe typu B używane są do zabezpieczania gniazd i obwodów oświetleniowych i są najpopularniejszym zabezpieczeniem w instalacjach elektrycznych.
Zobacz video na temat wyłączników nadprądowych i poznaj pełną ofertę zabezpieczeń przed przeciążeniem elektrycznym xPole Home
Seria produktów przeznaczona do nowoczesnych projektów
Nowa seria produktów xPole Home, obejmująca całą gamę wyłączników nadprądowych HN, kombinowanych HNB i różnicowoprądowych HNC, została opracowana z myślą o maksymalnym bezpieczeństwie i efektywności projektowania. Serię tę cechują uproszczone wzornictwo, niezawodność i pełna zgodność z odpowiednimi normami. Ponadto urządzenia z serii xPole Home są łatwo dostępne i proste w montażu. Wyłączniki nadprądowe HN serii xPoleHome znajdują zastosowanie w instalacjach domowych, komercyjnych i przemysłowych chroniąc to co najważniejsze — użytkowników i urządzenia.
Zalety serii xPole Home
Nowe wyłączniki Eaton z serii xPole cechują się wysoką ergonomią wykonania, co przekłada się na optymalną temperaturę pracy oraz zwiększoną wytrzymałość elektryczną i mechaniczną.
Optymalne portfolio
łatwiejszy wybór
Nowoczesny design
Najwyższa niezawodność i bezpieczeństwo
łatwy montaż
Duża wytrzymałość
Kolejny etap w rozwoju zabezpieczeń
Urządzenie EATON AFDD+ to nie tylko udoskonalona wersja istniejących modeli. To kolejny etap rozwoju urządzeń zabezpieczających, wykorzystujący najnowsze rozwiązania i potencjał technologii cyfrowych.
Zabezpieczenie przed zwarciami i przeciążeniem
Zabezpieczenie ziemnozwarciowe
Zabezpieczenie łukochronne
Ochrona przeciwpożarowa
Zabezpieczenie ziemnozwarciowe
Wyłączniki nadprądowe HN
+
-
-
podstawowa
-
Wyłączniki różnicowoprądowe HNC
-
+
-
podstawowa
+
Wyłącznik kombinowany HNB
+
+
-
zwiększona
+
Urządzenie AFDD+
+
+
+
rozszerzona
+
Najczęściej zadawane pytania
Wyłącznik nadprądowy składa się z kilku kluczowych elementów, spośród których kluczowymi są wyzwalacz termobimetalowy zwany przeciążeniowym i wyzwalacz elektromagnetyczny zwany zwarciowym. Aparat ten chroni instalację elektryczną przed skutkami zwarć i przeciążeń oraz przed powstaniem pożaru i porażeniem prądem elektrycznym. W przypadku długotrwałego przeciążenia wyzwalacz termobimetalowy nagrzewa się i powoduje zadziałanie aparatu. W przypadku zwarcia zadziała wyzwalacz elektromagnetyczny i wygasi łuk elektryczny w komorze gaszeniowej zanim dojdzie do uszkodzenia urządzeń elektrycznych.
Wyłączniki nadprądowe posiadają różne charakterystyki zwarciowe oznaczane literami: Z, B, C, D, K, S. Charakterystyka B stosowana jest do zabezpieczania gniazd i tradycyjnego oświetlenia czyli odbiorników rezystancyjnych. Charakterystyka C stosowana jest do zabezpieczania oświetlenia LED, płyt indukcyjnych, siłowników do bram, automatyki domowej czyli urządzeń o charakterze pojemnościowym.
Wyłącznik nadprądowy zadziała gdy przepływa przez niego długotrwale prąd o wyższym natężeniu niż jego prąd znamionowy np. gdy przez wyłącznik o prądzie 10A przepływa prąd o natężeniu większym od 11,3A. Innym typowym przypadkiem zadziałania jest zwarcie czyli nagły przepływ wielokrotnie większego prądu niż znamionowy wyłącznika.
Wyłączniki nadprądowe produkcji EATON wyposażone są w podwójne zaciski — windowe gdzie podłączamy przewody lub szynowe gdzie podłączamy szyny łączeniowe. Podłączenia powinien dokonywać wykwalifikowany i uprawniony elektryk.
Tak, wyłączniki nadprądowe przewidziane są na określoną wytrzymałość zwarciową. Seria wyłączników nadprądowych HN przewidziana jest do wyłączania zwarć do wartości 6000A zgodnie z normą EN 60898‑1. Przepływ prądu zwarciowego wyższej wartości może uszkodzić aparat.
Zazwyczaj płyta indukcyjna zasilana jest trzema fazami, dlatego do jej zabezpieczenia stosujemy wyłączniki trójfazowe, trzypolowe. W zależności od zaleceń producenta płyty indukcyjnej i jej mocy, zwykle stosuje się wyłącznik HN‑B16/3 lub HN‑B20/3.
W przypadku zwykłego oświetlenia żarowego czy halogenowego zazwyczaj zabezpiecza się obwód wyłącznikiem HN‑B10/1 – 1‑fazowym o charakterystyce B, prądzie ciągłym 10A. W przypadku oświetlenia LED w budynkach wielorodzinnych na częściach wspólnych takich jak klatki schodowe czy garaże podziemne, coraz częściej charakterystyka C wypiera charakterystykę B. Ma to związek z wysokim prądem rozruchowym opraw LED i niepożądanym zadziałaniem wyłączników typu B.
Każda seria wyłączników nadprądowych EATON może pracować z napięciem stałym do 48V DC. W przypadku chęci podłączenia obwodu o wyższym napięciu, należy zastosować serię PL7 DC lub FAZ DC które mogą pracować z napięciem stałym do 250V DC lub nawet 500V DC przy połączeniu szeregowym dwóch biegunów.
Wyłączniki nadprądowe produkcji EATON to wszechstronne zabezpieczenia, które można zasilać z obu stron aparatu. Dlatego nie ma znaczenia czy przewody zasilające podłączymy o dołu, czy u góry aparatu — zawsze będzie skutecznie chronić Twoją instalację.
Wyłączniki nadprądowe służą do ochrony urządzeń przed skutkami zwarć i przeciążeń oraz w niektórych przypadkach przed porażeniem prądem i pożarem. Wyłączniki różnicowoprądowe służą do ochrony przed porażeniem prądem oraz przed pożarem. Urządzenia te są obowiązkowym elementem każdej instalacji elektrycznej w Polsce i uzupełniają się wzajemnie.
Dane techniczne
CN
85363030
Napięcie znamionowe [V]
400
Rodzaj napięcia
AC
Charakterystyka wyzwalania
B
Możliwość dodatkowego wyposażenia
Głębokość wbudowania [mm]
70.5000
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
Stopień zanieczyszczenia
2
Klasa ograniczenia energii
3
PKWiU
27.12.23.0
Stopień ochrony (IP)
IP20
Częstotliwość [Hz]
50
Jednocześnie rozłączany biegun N
Liczba biegunów
3
Prąd znamionowy [A]
32
Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2 [kA]
