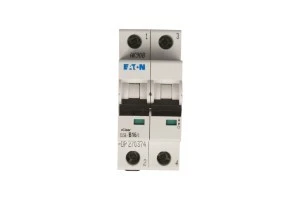

Wyłącznik nadprądowy 2P B 16A 6kA AC CLS6‑B16/2‑DP 270374

Zwarcia i przeciążenia sieci elektrycznych o jedne z najgroźniejszych i najczęściej pojawiających się zagrożeń występujących w instalacjach elektrycznych. Wyłączniki nadprądowe to jedne z najczęściej stosowanych elementów automatyki zabezpieczeniowej chroniących urządzenia i instalację od skutków zwarć i przeciążeń. Długotrwałe przeciążenie może być skutkiem uszkodzenia urządzenia, izolacji przewodu lub w konsekwencji porażeniem prądem lub nawet pożarem. Dwubiegunowy wyłącznik samoczynny B 16A CLS6 270374 wyprodukowała firma Eaton. Prąd znamionowy tego aparatu wynosi 16A natomiast klasa wyzwalania określona została charakterystyką typu B. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach oświetleniowych, gniazd wtykowych lub w obwodach zasilających urządzenia o charakterze rezystancyjnym. Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 3 do 5 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Montowane są w budownictwie mieszkaniowym i użyteczności publicznej a także w przemyśle. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 6kA.
