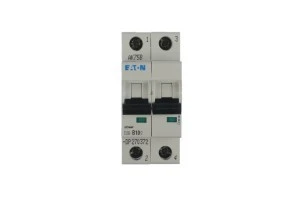

Wyłącznik nadprądowy 2P B 10A 6kA AC CLS6‑B10/2‑DP 270372

Podstawowymi i jednymi z najczęściej stosowanych urządzeń automatyki zabezpieczeniowej są modułowe wyłączniki nadprądowe. Wykorzystywane są do ograniczania skutków zwarć i przeciążeń instalacji elektrycznych. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 2P B 10A CLS6 270372 wyprodukowany został przez firmę Eaton. Jest to aparat dwubiegunowy o prądzie znamionowym wynoszącym 10A i działający zgodnie z charakterystyką wyzwalania typu B. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach oświetleniowych, gniazd wtykowych lub w obwodach zasilających urządzenia o charakterze rezystancyjnym. Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 3 do 5 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
