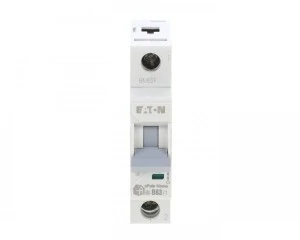

Wyłącznik nadprądowy 1P B 63A 6kA AC xPole Home HN‑B63/1 194827

Wyłącznik nadprądowy składa się z kilku kluczowych elementów, spośród których kluczowymi są wyzwalacz termobimetalowy zwany przeciążeniowym i wyzwalacz elektromagnetyczny zwany zwarciowym. Aparat ten chroni instalację elektryczną przed skutkami zwarć i przeciążeń oraz przed powstaniem pożaru i porażeniem prądem elektrycznym. W przypadku długotrwałego przeciążenia wyzwalacz termobimetalowy nagrzewa się i powoduje zadziałanie aparatu. W przypadku zwarcia zadziała wyzwalacz elektromagnetyczny i wygasi łuk elektryczny w komorze gaszeniowej zanim dojdzie do uszkodzenia urządzeń elektrycznych.

Wyłączniki nadprądowe posiadają różne charakterystyki zwarciowe oznaczane literami: Z, B, C, D, K, S. Charakterystyka B stosowana jest do zabezpieczania gniazd i tradycyjnego oświetlenia czyli odbiorników rezystancyjnych. Charakterystyka C stosowana jest do zabezpieczania oświetlenia LED, płyt indukcyjnych, siłowników do bram, automatyki domowej czyli urządzeń o charakterze pojemnościowym.

Wyłącznik nadprądowy zadziała gdy przepływa przez niego długotrwale prąd o wyższym natężeniu niż jego prąd znamionowy np. gdy przez wyłącznik o prądzie 10A przepływa prąd o natężeniu większym od 11,3A. Innym typowym przypadkiem zadziałania jest zwarcie czyli nagły przepływ wielokrotnie większego prądu niż znamionowy wyłącznika.

Wyłączniki nadprądowe produkcji EATON wyposażone są w podwójne zaciski — windowe gdzie podłączamy przewody lub szynowe gdzie podłączamy szyny łączeniowe. Podłączenia powinien dokonywać wykwalifikowany i uprawniony elektryk.

Tak, wyłączniki nadprądowe przewidziane są na określoną wytrzymałość zwarciową. Seria wyłączników nadprądowych HN przewidziana jest do wyłączania zwarć do wartości 6000A zgodnie z normą EN 60898‑1. Przepływ prądu zwarciowego wyższej wartości może uszkodzić aparat.

Zazwyczaj płyta indukcyjna zasilana jest trzema fazami, dlatego do jej zabezpieczenia stosujemy wyłączniki trójfazowe, trzypolowe. W zależności od zaleceń producenta płyty indukcyjnej i jej mocy, zwykle stosuje się wyłącznik HN‑B16/3 lub HN‑B20/3.

W przypadku zwykłego oświetlenia żarowego czy halogenowego zazwyczaj zabezpiecza się obwód wyłącznikiem HN‑B10/1 – 1‑fazowym o charakterystyce B, prądzie ciągłym 10A. W przypadku oświetlenia LED w budynkach wielorodzinnych na częściach wspólnych takich jak klatki schodowe czy garaże podziemne, coraz częściej charakterystyka C wypiera charakterystykę B. Ma to związek z wysokim prądem rozruchowym opraw LED i niepożądanym zadziałaniem wyłączników typu B.

Każda seria wyłączników nadprądowych EATON może pracować z napięciem stałym do 48V DC. W przypadku chęci podłączenia obwodu o wyższym napięciu, należy zastosować serię PL7 DC lub FAZ DC które mogą pracować z napięciem stałym do 250V DC lub nawet 500V DC przy połączeniu szeregowym dwóch biegunów.

Wyłączniki nadprądowe produkcji EATON to wszechstronne zabezpieczenia, które można zasilać z obu stron aparatu. Dlatego nie ma znaczenia czy przewody zasilające podłączymy o dołu, czy u góry aparatu — zawsze będzie skutecznie chronić Twoją instalację.

Wyłączniki nadprądowe służą do ochrony urządzeń przed skutkami zwarć i przeciążeń oraz w niektórych przypadkach przed porażeniem prądem i pożarem. Wyłączniki różnicowoprądowe służą do ochrony przed porażeniem prądem oraz przed pożarem. Urządzenia te są obowiązkowym elementem każdej instalacji elektrycznej w Polsce i uzupełniają się wzajemnie.
