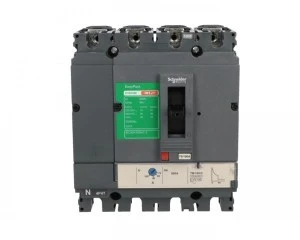

Wyłącznik mocy 100A 4P 36kA EasyPact Compact CVS CVS100 TM100D LV510357
- Producent:SCHNEIDER
- Seria produktu:EASYPACT
- Indeks producenta:LV510357
- Indeks TIM:0001-00000-58325
- Kategoria:Wyłączniki mocy
- Ocena:
Cena:
Powiadom o dostępności
EasyPact CVS
EasyPact CVS LV510357
Wyłącznik, EasyPact CVS100F, 36kA, 415VAC, wyzwalacz TMD 100A, 4P 4d
Parametry:
| Typ urzadzenia | Wyłącznik |
| Opis biegunów | 4P |
| Liczba zbezpieczonych biegunów | 4d |
| [In] prąd znamionowy | 100 A w 40 °C |
| Technologia wyzwalacza | Termomagnetyczny |
| [Ics] znamionowy prąd wyłączalny eksploatacyjny | 36 kA Icu w 380/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 |
Opis serii
Wyłączniki i rozłączniki mocy EasyPact CVS to bardzo dobra alternatywa dla wymagających, a dysponujących okrojonym budżetem instalatorów. Skrojone na miarę rozwiązanie zapewni właściwe zabezpieczenie instalacji elektrycznej. EasyPact CVS może być z powodzeniem stosowany w aplikacjach ogólnych, jak i dedykowanych do zabezpieczeń silników. Szeroki wybór akcesoriów pomocniczych umożliwia poszerzenie funkcji o dodatkową sygnalizację oraz wygodny sposób załączania za pomocą napędu obrotowego lub silnikowego. Stosowane wyzwalacze termomagnetyczne gwarantują bezawaryjną pracę oraz optymalną cenę za zabezpieczenie dużej mocy.
-
Budynki
-
Przemysł
-
Zasilanie
Główne cechy EasyPact CVS
Zgodny z normami PN-EN 60947-1,2,3
Wysoka wytrzymałość mechaniczna i elektryczna
30000 operacji mechanicznych dla 100A i 12000 operacji elektrycznych dla 100A
Szeroki wybór typów zabezpieczeń i akcesoriów
- Wyzwalacze termomagnetyczne TM-D
- Wyzwalacze elektroniczne ETS
- Moduł różnicowoprądowy Vigi z regulacją
- Napęd silnikowy
Zachowanie wysokich parametrów i atrakcyjnej ceny
Zalety styczników EasyPact CVS
-
Bezpieczeństwo
- Zgodny z normami PN-EN 60947-1,2,3
- Wszystkie wyłączniki EasyPact CVS maja klasę izolacji II(zgodnie z normą IEC 61140 i 60664-1) i moga być instalowane w rozdzielnicach o tej samej klasie lub niższej
- Blokady kluczykowe umożliwiają zablokowanie wyłącznika w pozycji OFF, zapewniając w ten sposób bezpieczeństwo i lepszą kontrolę podczas instalacji
-
Niezawodność
- Dwuprzerwowe styki zapewniają szybsze rozłączanie prądów zwarciowych
- Wysoka wytrzymałość elektryczna i mechaniczna
- Bezpieczeństwo instalacji oraz użytkownika dzięki modułom różnicowoprądowym z regulacją
-
Prostota
- 3 wielkości podstaw
- Wspólne akcesoria dla całego typoszeregu
- EasyPact CVS ma te same wymiary co znana gama Compact NSX
Wyłączniki kompaktowe EasyPact CVS
Poznaj całą gamę rozwiązań wyłączników kompaktowych EasyPact CVS, idealną do zastoswania w małych i średnich budynkach
Zrównoważony rozwój
Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Przejrzystość
RoHS/REACh
Najczęściej zadawane pytania
1. Czy EasyPact CVS ma wyzwalacze elektroniczne?
Tak. Od 40A do 630A mogą być stosowane wyzwalacze elektroniczne ETS obok wyzwalaczy termomagnetycznych.
2. Jak montować wyzwalacze napięciowe?
Wystarczy odkręcić osłonę przednią i wyzwalacz napięciowy włożyć do komory oznaczonej MX/MN. Ważne, aby wyłącznik był w pozycji rozłączonej lub trip.
3. Czy wszystkie akcesoria z Compact NSX są kompatybilne z CVS?
Wszystkie poza napędem silnikowym. Do CVS jest dedykowany napęd silnikowy.
4. Czy CVS można stosować do zabezpieczeń silników?
Tak, jednak pamiętajmy, że będzie to zabezpieczenie zwarciowe. Aby zabezpieczyć się od przeciążeń, należy zastosować termik do stycznika lub Wyłącznik EasyPact NSX z wyzwalaczem Micrologic 2.2M.
5. Jak przykręcone są kable?
Kable są montowane przy pomocy końcówek oczkowych (brak w zestawie) i dokręcane śrubami do zacisków głównych wyłącznika.
6. Czy wyzwalacze prądowe można wymieniać?
Nie, wyzwalacze są integralną częścią wyłącznika. Opcja wymiany wyzwalaczy istnieje w wyłącznikach EasyPact NSX.
