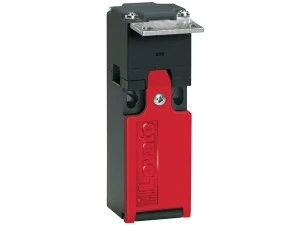

Wyłącznik krańcowy z kluczem, klucz kątowy T, 1Z 2R zestyki wolnoprzełączające KBN4L12

Cena:
13 szt.
Wysyłka w 48h

Wyłączniki krańcowe LOVATO Electric zaprojektowano tak, by spełniały wymogi szybkiej instalacji, prostoty okablowania i ustawiania, modułowości, trwałości i stałej niezawodności. Zdejmowaną pokrywę korpusu zamontowano u dołu na zawiasach. Głowice można osiowo obracać o kąt 90°. Układy zestyków pomocniczych są wyjmowane i wymienne, co zapewnia znaczne uproszczenie okablowania.

Charakterystyka robocza

– maksymalna częstość załączeń: 3600 cykli/h

– prędkość przełączania: 0,5...1,5 m/s

– trwałość mechaniczna: >100 000 cykli

– B10d: 100 000 cykli

– znamionowy prąd termiczny umowny Ith: 10A

– przeznaczenie według IEC/EN/BS 60947-5-1: A600 Q600

– znamionowe napięcie izolacji Ui: 690VAC

– znamionowe napięcie udarowe wytrzymywane Uimp: 6kV

– klasa izolacji II

– rezystancja styków: <10mΩ

– zabezpieczenie zwarciowe: bezpiecznik 10A gG

– obudowa z samogasnącego termoplastycznego polimeru o podwójnej izolacji

– wejście przewodów: standardowo dostarczane M20; dostępne na zamówienie PG13.5 (patrz przypisy)

– siła robocza: 8N

– podłączenie przewodów: samozwalniający zacisk śrubowy

– moment obrotowy dokręcania:

• montaż obudowy wyłącznika: 2,5Nm

• zestyki: 0,8Nm

• pokrywa: 0,8Nm

– przekrój przewodu: 1 lub 2 przewody, maks. 2,5mm² /16-14AWG

– warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3.

• stopień ochrony IP20 dla zacisków

• stopień ochrony IP65 dla obudowy.

Certyfikaty: cULus, EAC, CCC.

Zgodne z normami: EN/BS 50047, IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 60204-1, UL508, CSA C22.2 nr 14.

Dane techniczne

CN
8536508000
Temperatura otoczenia w warunkach roboczych [°C] do
70
Obudowa zgodnie z normą
DIN EN 50047
Liczba styków rozwiernych
2
Ze wskaźnikiem stanu
Wymuszone rozłączanie
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Rodzaj połączenia elektrycznego
Przepust kablowy metryczny
Stopień ochrony (IP)
IP65
PKWiU
27.33.11.0
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Liczba styków przełącznych
0
Liczba styków zwiernych
1
Rodzaj elementu przełączającego
Styk wolnoprzełączający
Obudowa zgodna z normą
Rodzaj konstrukcji obudowy
Prostopadłościan
Materiał obudowy
Tworzywo sztuczne

Dane logistyczne

Ean
8013975115381
Szerokość opakowania [mm]
55
Waga z opakowaniem [kg]
0.10
Wysokość opakowania [mm]
35
Długość opakowania [mm]
120
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
