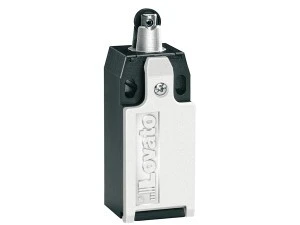

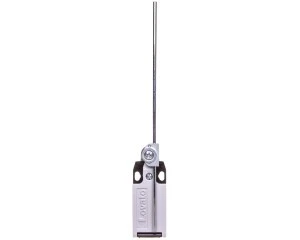

Wyłączniki krańcowe LOVATO Electric zaprojektowano tak, by spełniały wymogi szybkiej instalacji, prostoty okablowania i ustawiania, modułowości, trwałości i stałej niezawodności. Zdejmowaną pokrywę korpusu zamontowano u dołu na zawiasach. Nowatorski bagnetowy mechanizm blokady umożliwia wyjmowanie i ustawianie głowicy roboczej w żądanej konfiguracji bez konieczności używania specjalnych narzędzi. Układy zestyków pomocniczych są wyjmowane i wymienne, co zapewnia znaczne uproszczenie okablowania.
Charakterystyka robocza
– maksymalna częstość załączeń: 3600 cykli/h
– prędkość przełączania: 0,5...1,5 m/s
– trwałość mechaniczna: >10 milionów cykli
– znamionowy prąd termiczny umowny Ith: 10A
– przeznaczenie według IEC/EN/BS 60947-5-1:
•A600 Q600 typ KB...-KC...
• A300 Q300 typ KM...-KN...
– znamionowe napięcie izolacji Ui:
• 690VAC typ KB...-KC...
• 440VAC typ KM...-KN...
– znamionowe napięcie udarowe wytrzymywane Uimp:
• 6kV typ KB...-KC...
• 4kV typ KM...-KN...
– klasa izolacji II (tylko dla typów KB...-KC...)
– rezystancja styków: <10mΩ
– zabezpieczenie zwarciowe: bezpiecznik 10A gG
– głowice robocze ze stopu aluminium i cynku
– KB...-KC...: obudowa z samogasnącego termoplastycznego polimeru o podwójnej izolacji
– KM...-KN...: obudowa ze stopu aluminium z cynkiem
– wejście przewodów: standardowo dostarczane M20; dostępne na zamówienie PG13.5 (patrz przypisy)
– mocowanie głowicy roboczej: bagnetowy mechanizm zatrzaskowy
– siła robocza: 5N
– podłączenie przewodów: samozwalniający zacisk śrubowy
– moment obrotowy dokręcania:
• montaż obudowy wyłącznika: 2,5Nm
• zestyki: 0,8Nm
• pokrywa: 0,8Nm
– przekrój przewodu: 1 lub 2 przewody, maks. 2,5mm2 / 16-14AWG
– warunki otoczenia:
• temperatura pracy: -25...+70°C
• temperatura składowania: -40...+70°C
• stopień zanieczyszczenia: 3
• stopień ochrony IP20 dla zacisków
• stopień ochrony IP65 dla obudowy.
Certyfikaty: cULus, EAC, CCC.
Zgodne z normami: EN/BS 50047, IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 60204-1, UL508, CSA C22.2 nr 14.
