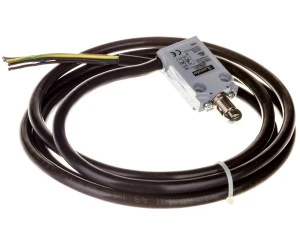

Wyłącznik krańcowy trzpień wciskany z rolką, rolka metalowa, obudowa metalowa, IP67, z przewodem 2 m, 1R 1Z migowe KPB2S11

Cena:
2 szt.
Wysyłka w 48h

Wyłączniki krańcowe KP… z przewodem dostępne są w wersji z metalową obudową. Pięciożyłowy kabel ma 4 przewody dla zacisków zestyków i 1 przewód uziemiający. W wersji standardowej kabel ma długość 2 metrów, na życzenie klienta dostępne są wykonania tych wyłączników o innych długościach przewodów.

Zestyki występują w konfiguracji 1Z + 1R, dostępne są wykonania z zestykami migowymi np. S11 oraz wolnoprzełączającymi np. L11.

Zestyk rozwierny 1R działa zgodnie z zasadą wymuszonego otwarcia. W związku z tym wyłączniki krańcowe serii KP… mogą być używane do zastosowań związanych z bezpieczeństwem, takich jak wykrywanie położenia.

Charakterystyka robocza

– długość przewodu 2m (5x0,75mm²/5xAWG18)

– maksymalna częstość załączeń: 3600 cykli/h

– trwałość mechaniczna: >10 milionów cykli

– znamionowy prąd termiczny umowny Ith: 10A

– przewodność: 10mA/5V

– przeznaczenie według IEC/EN/BS 60947-5-1: B300 R300

– znamionowe napięcie izolacji Ui: 400VAC

– znamionowe napięcie udarowe wytrzymywane Uimp: 4kV

– klasa izolacji I

– rezystancja styków: <25mΩ

– obudowa: stop aluminium i cynku

– siła robocza:

• KPA...: 15N

• KPB...: 10N

• KPE..., KPF...i KPL...: 0,08Nm

• KPM...: 0,1Nm

– moment obrotowy dokręcania przy mocowaniu wyłącznika: 2,5Nm, głowicy: 0,8 Nm

– warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3

• stopień ochrony IP67 (z zamontowaną głowicą).

Certyfikaty: cULus, EAC.

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL508, CSA C22.2 nr 14.

Dane techniczne

CN
8536508000
Stopień ochrony (IP)
IP67
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Powłoka obudowy
Inne
Wyjście elektroniczne
Rodzaj elementu przełączającego
Popychacz z rolką
Rodzaj konstrukcji obudowy
Prostopadłościan
Obudowa zgodna z normą
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Liczba styków pomocniczych bezpieczeństwa
0
Długość czujnika [mm]
16
Znamionowy prąd pracy Ie dla DC-13, 24 V [A]
1.4000
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0.1300
Liczba styków zwiernych
1
Wysokość czujnika [mm]
70
Znamionowy prąd pracy Ie dla AC-15, 125 V [A]
3
PKWiU
27.33.11.0
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Materiał obudowy
Metal
Rodzaj interfejsu
Brak
Funkcja przełączająca
Styk migowy
Rodzaj połączenia elektrycznego
Z kablem przyłączeniowym
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Ze wskaźnikiem stanu
Temperatura otoczenia w warunkach roboczych [°C] do
70
Szerokość czujnika [mm]
30
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
1.5000
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0.2700
Liczba styków przełącznych
0
Liczba styków rozwiernych
1
Znamionowy prąd pracy Ie dla AC-15, 24 V [A]
5

Dane logistyczne

Ean
8013975150078
Szerokość opakowania [mm]
100
Waga z opakowaniem [kg]
0.20
Wysokość opakowania [mm]
30
Długość opakowania [mm]
40
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
