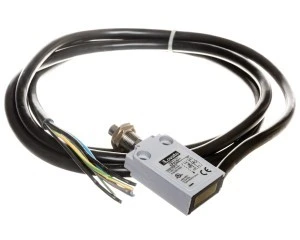

Wyłącznik krańcowy trzpień wciskany, montaż głowicy śrubą M12.
Wyłączniki krańcowe KP… z przewodem dostępne są w wersji z metalową obudową. Pięciożyłowy kabel ma 4 przewody dla zacisków zestyków i 1 przewód uziemiający. W wersji standardowej kabel ma długość 2 metrów, na życzenie klienta dostępne są wykonania tych wyłączników o innych długościach przewodów.
Zestyki występują w konfiguracji 1Z + 1R, dostępne są wykonania z zestykami migowymi np. S11 oraz wolnoprzełączającymi np. L11.
Zestyk rozwierny 1R działa zgodnie z zasadą wymuszonego otwarcia. W związku z tym wyłączniki krańcowe serii KP… mogą być używane do zastosowań związanych z bezpieczeństwem, takich jak wykrywanie położenia.
Charakterystyka robocza
– długość przewodu 2m (5x0,75mm²/5xAWG18)
– maksymalna częstość załączeń: 3600 cykli/h
– trwałość mechaniczna: >10 milionów cykli
– znamionowy prąd termiczny umowny Ith: 10A
– przewodność: 10mA/5V
– przeznaczenie według IEC/EN/BS 60947-5-1: B300 R300
– znamionowe napięcie izolacji Ui: 400VAC
– znamionowe napięcie udarowe wytrzymywane Uimp: 4kV
– klasa izolacji I
– rezystancja styków: <25mΩ
– obudowa: stop aluminium i cynku
– siła robocza:
• KPA...: 15N
• KPB...: 10N
• KPE..., KPF...i KPL...: 0,08Nm
• KPM...: 0,1Nm
– moment obrotowy dokręcania przy mocowaniu wyłącznika: 2,5Nm, głowicy: 0,8 Nm
– warunki otoczenia:
• temperatura pracy: -25...+70°C
• temperatura składowania: -40...+70°C
• stopień zanieczyszczenia: 3
• stopień ochrony IP67 (z zamontowaną głowicą).
Certyfikaty: cULus, EAC.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL508, CSA C22.2 nr 14.
