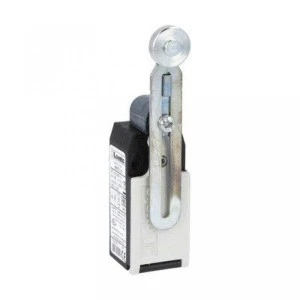

Wyłącznik krańcowy dźwignia regulowana z rolką, rolka metalowa, obudowa metalowa, 2R zestyki wolnoprzełączające KMF2L02

Cena:
Na zamówienie z Magazynu Zewnętrznego

Wyłączniki krańcowe LOVATO Electric zaprojektowano tak, by spełniały wymogi szybkiej instalacji, prostoty okablowania i ustawiania, modułowości, trwałości i stałej niezawodności. Zdejmowaną pokrywę korpusu zamontowano u dołu na zawiasach. Nowatorski bagnetowy mechanizm blokady umożliwia wyjmowanie i ustawianie głowicy roboczej w żądanej konfiguracji bez konieczności używania specjalnych narzędzi. Układy zestyków pomocniczych są wyjmowane i wymienne, co zapewnia znaczne uproszczenie okablowania.

Charakterystyka robocza

– maksymalna częstość załączeń: 3600 cykli/h

– prędkość przełączania: 0,5...1,5 m/s

– trwałość mechaniczna: >10 milionów cykli

– znamionowy prąd termiczny umowny Ith: 10A

– przeznaczenie według IEC/EN/BS 60947-5-1:

•A600 Q600 typ KB...-KC...

• A300 Q300 typ KM...-KN...

– znamionowe napięcie izolacji Ui:

• 690VAC typ KB...-KC...

• 440VAC typ KM...-KN...

– znamionowe napięcie udarowe wytrzymywane Uimp:

• 6kV typ KB...-KC...

• 4kV typ KM...-KN...

– klasa izolacji II (tylko dla typów KB...-KC...)

– rezystancja styków: <10mΩ

– zabezpieczenie zwarciowe: bezpiecznik 10A gG

– głowice robocze ze stopu aluminium i cynku

– KB...-KC...: obudowa z samogasnącego termoplastycznego polimeru o podwójnej izolacji

– KM...-KN...: obudowa ze stopu aluminium z cynkiem

– wejście przewodów: standardowo dostarczane M20; dostępne na zamówienie PG13.5 (patrz przypisy)

– mocowanie głowicy roboczej: bagnetowy mechanizm zatrzaskowy

– siła robocza: 5N

– podłączenie przewodów: samozwalniający zacisk śrubowy

– moment obrotowy dokręcania:

• montaż obudowy wyłącznika: 2,5Nm

• zestyki: 0,8Nm

• pokrywa: 0,8Nm

– przekrój przewodu: 1 lub 2 przewody, maks. 2,5mm2 / 16-14AWG

– warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3

• stopień ochrony IP20 dla zacisków

• stopień ochrony IP65 dla obudowy.

Certyfikaty: cULus, EAC, CCC.

Zgodne z normami: EN/BS 50047, IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 60204-1, UL508, CSA C22.2 nr 14.

Dane techniczne

CN
8536508000
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Liczba styków rozwiernych
2
Liczba styków przełącznych
0
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Rodzaj konstrukcji obudowy
Prostopadłościan
Rodzaj elementu przełączającego
Dźwignia z rolką o regulowanej długości
Wyjście elektroniczne
Stopień ochrony (IP)
IP65
PKWiU
27.33.11.0
Temperatura otoczenia w warunkach roboczych [°C] do
70
Liczba styków zwiernych
0
Obudowa zgodnie z normą
DIN EN 50047
Ze wskaźnikiem stanu
Obudowa zgodna z normą
Rodzaj połączenia elektrycznego
Przepust kablowy metryczny
Funkcja przełączająca
Styk wolnoprzełączający
Materiał obudowy
Metal

Dane logistyczne

Ean
8013975116500
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
