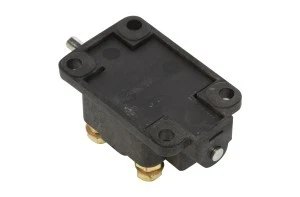

Wyłącznik krańcowy 1R+1Z popychacz KLM3 A36‑3000
- Producent:POKÓJ
- Indeks producenta:A36-3000
- Indeks TIM:1115-572YY-PJ001
- Kategoria:Wyłączniki krańcowe
- Ocena:
Cena:
Łączniki krańcowe typu KLM przeznaczone są do pracy w obwodach sygnalizacyjnych, zabezpieczających i kontrolnych.
Łącznik krańcowy uruchamiany jest za pośrednictwem urządzenia napędzającego. Siła przyłożona do dźwigni popychacza powoduje przełączenie styków ruchomych. Po ustąpieniu siły napędzającej, styki ruchome wracają pod wpływem siły sprężyny do pozycji wyjściowej.
DANE TECHNICZNE
Napięcie znamionowe: AC: 230/400/500 V, DC: 48/110/220 V
Prądy znamionowe łączeniowe Ie: AC: 4/4/2,5 A, DC: 1,6/0,6/0,25 A
Kategorie użytkowania: AC-15, DC-15
Napięcie znamionowe izolacji Ui: 500 V
Napięcie znamionowe udarowe wytrzymywane Uimp: 4 kV
Stopień ochrony: IP00
Stopień zanieczyszczenia środowiska: 3
Zabezpieczenie zwarciowe Bi-Wts: 25 A
Maksymalna siła z jaką można działać na element napędowy: 50 N
Prędkość elementu napędowego: 0,1...5 m/s
Przekrój przewodów przyłączeniowych: 0,75...4 mm2
Temperatura otoczenia: -20...+40oC
Siła potrzebna do przestawienia styków łącznika: 9,8 N
Położenie pracy: dowolne
Norma: IEC 60947-5-1
Dane techniczne
Wyjście elektroniczne
Obudowa zgodna z normą
Ze wskaźnikiem stanu
Temperatura otoczenia w warunkach roboczych [°C] do
40
Szerokość czujnika [mm]
30
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
4
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0,25
Liczba styków zwiernych
1
Wysokość czujnika [mm]
66
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Wymuszone rozłączanie
Temperatura otoczenia w warunkach roboczych [°C] od
-20
Liczba styków pomocniczych bezpieczeństwa
0
Długość czujnika [mm]
26,5
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0,6
Liczba styków przełącznych
0
Liczba styków rozwiernych
1
Dane logistyczne
Ean
5902626109417
Szerokość opakowania [mm]
65
Waga z opakowaniem [kg]
0.04
Wysokość opakowania [mm]
65
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
