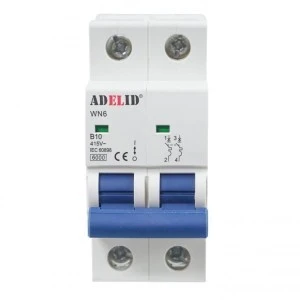

WYŁĄCZNIK BEZPIECZNIK NADPRĄDOWY B10A 2P ADELID WN6 2P B10A

Wyłącznik nadprądowy 2-polowy "B" 10A

Kod produktu: WN6 2P B10A

Wyłącznik nadprądowy WN6 to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu.

Wyłącznik przeznaczony jest do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/415V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: B,
• Prąd znamionowy (A): 10,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.
• Napięcie izolacji Ui: 500V
• Znamionowe napięcie udarowe wytrzymywane (1,2/50) Uimp: 6000V
• Znamionowa zdolność wyłączeniowa: 4500/6000 A
• Żywotność elektryczna: 8000 t
• Żywotność mechaniczna: 20000 t
• Ilość modułów: 2,
• Stopień szczelności: IP20
• Temperatura otoczenia: -5~+40°C
• Temperatura przechowywania: -25~+70°C,
• Podłączenie: szyna grzebieniowa.

Certyfikat CE

Przyłącza:

• moduł pod szynę grzebieniową lub pionową,

Zaciski klatkowe:

• 1-25A sztywny/giętki: max. 16/25 mm²,
• 32-63A sztywny/giętki: max. 35/25 mm².

Montaż:

• szyna DIN,
• TH35 wg EN 50022.

Właściwości wyłączników nadprądowych z charakterystyką "B":

• przeznaczone do zabezpieczenia przewodów i odbiorników w obwodach oświetlenia, gniazd wtykowych i sterowania,
• charakterystyka wyzwalania: lm=3-5 x ln wyzwalanie magnetyczne zachodzi między 3-5 ln.

WYMIARY ORAZ CHARAKTERYSTYKA WYZWALANIA
