Zestaw do wycinania okrągłych otworów w blachach w zakresie średnic od 22-60 mm. Głowica ręcznego siłownika hydraulicznego może być obracana o 360 stopni. Przeznaczony jest do wycinania otworów przy produkcji szafek rozdzielczych do montażu puszek lub przełączników . Podczas wycinania otworów, powierzchnia blachy nie ulega deformacji i uszkodzeniom. Zestaw jest łatwy w transporcie- zapakowany w trwałą walizkę. Zawiera matryce i stemple wycinające otwory o średnicach 22 mm/0,9", 27,5 mm/1,1", 34 mm/1,3", 43 mm/1,7", 49 mm/2,0", 60 mm/2,4”. Nacisk na materiał podczas wycinania wynosi ok. 6 ton. Nadaje się do wycinania otworów w blachach stalowych , blachach nierdzewnych i metalach kolorowych . Grubość wycinanego materiału zależnie od jego rodzaju do ok 3 mm . W zestawie znajduje się 6 par wykrojników /stempel i matryca/ fi 22, 27.5, 34, 43, 49, 60 mm , 2 trzpienie do mocowania 7/16x3/4 cala i 3/4x3/4 cala , ręczny siłownik oraz 1 zestaw uszczelniający
Przeznaczenie / Zastosowanie:
Do szybkiego wycinania w blachach , dużych , precyzyjnych otworów o średnicach od 22-60 mm
Sposób użycia:
Zgodnie z dołączona instrukcją obsługi .
Przez przewiercony materiał przełożyć odpowiedni trzpień mocujący połączony z siłownikiem , zamontować na nim z jednej strony materiału stempel z drugiej matrycę . Za pomocą siłownika ściągnąć trzpień powodując przecięcie materiału.
Ręczny siłownik z obrotowa głowicą ,
Stemple wycinające 22 MM/0,9", 27,5 MM/1,1", 34 MM/1,3", 43 MM/1,7", 49 MM/2,0", 60 MM/2,4
Matryce odpowiednie do stempli- 22 MM/0,9", 27,5 MM/1,1", 34 MM/1,3", 43 MM/1,7", 49 MM/2,0", 60 MM/2,4
Trzpienie do mocowania 7/16X3/4 CALA I 3/4X3/4 ".,
Zestaw uszczelniający

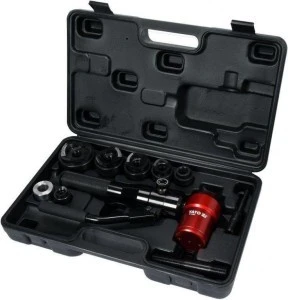

Całość zapakowana w walizkę.
**
Zdjęcia pełnią funkcję poglądową.
