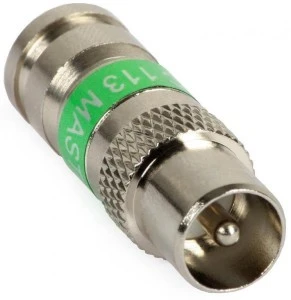

Wtyk antenowy IEC TV kompresyjny zielony MASTER na przewód Triset‑113 TC6 Trishield 3SH75 RG6

Monolityczny, wykonany z mosiądzu pokrytego niklem, wtyk IEC kompresyjny E3005 przeznaczony jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Wtyk IEC kompresyjny E3005 przeznaczony jest na kable:

• TRISET PROFI E1010_100
• TRISET PROFI E1010_500
• TRISET-113 E1015_1
• TRISET-113 E1015_100
• TRISET-113 E1015_200
• TRISET-113 E1015_500
• TRISET-113 PE E1017_1
• TRISET-113 PE E1017_100
• TRISET-113 PE E1017_200
• TRISET-113 PE E1017_500
• TRISET-113 HF E1019_500

Do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.

Powyższe akcesoria dostępne w ofercie sklepu.

Cechy wyróżniające:

• szerokie pasmo pracy,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• konstrukcja tego złącza chroniona jest licznymi patentami,
• przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010,
• do zaciśnięcia należy użyć zaciskarki do złącz E80075 lub E80078,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Parametry techniczne:

• Rodzaj towaru: Wtyk
• Typ złącza: IEC
• Marka: MASTER
• Montaż kabla: Kompresyjne
• Rodzina przewodów: Triset-113
• Impedancja: 75Ω
• Zakres częstotliwości: 5...2400 MHz
• Klasa ekranownia: A
• Materiał: Mosiądz 360, NikielWymiary:
• Średnica zewnętrzna: 10,8mm
• Średnica wewnętrzna: 8,4mm
• Średnica wewnętrznej tulei: 5,0mm
