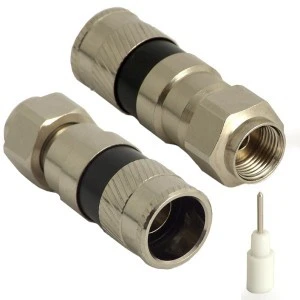

Wtyk antenowy F kompresyjny Platinum na przewód Triset‑11 RG‑11

Złącze zostało tak skonstruowane że po zaciśnięciu staje się szczelne dla wody. W procesie zaciskania następuje obkurczenie (poprzez nasunięcie mosiężnej, stożkowej tulei) elementu złącza z tworzywa sztucznego na płaszczu przewodu. Materiał z którego zbudowana jest plastikowa tuleja to chroniony patentem Delrin znanej z jakości swoich wyrobów firmy DuPont. Jest on odporny na promieniowanie UV, swoje właściwości fizyczne zachowuje zarówno w bardzo wysokich jak i niskich temperaturach. Ponieważ części metalowe wykonane są z niklowanego mosiądzu złącze jest całkowicie odporne na korozję.

Sposób zaciśnięcia złącza zapewnia wysoką wytrzymałość mechaniczną, szczelność i stabilność w czasie.

Wymiarowo dopasowane jest do rodziny przewodów TRISET-11 / RG-11

Dane techniczne:

• Rodzaj towaru: Wtyk
• Typ złącza: F kompresyjne
• Marka: PLATINUM
• Montaż kabla: Kompresyjne
• Rodzina przewodów: Triset-11
• Szczelność od strony urządzenia zapewnia gumowa uszczelka

Cechy fizyczne:

• Materiał: Mosiądz
• Pokrycie złącza: Nikiel
• Tuleja plastikowa: DuPont Delrin 527UV*
• Uszczelka: EPDM
• Wymiary wysokość x średnica: 42x11,5mm
• Średnica wewnętrzna: 10,4mm
• Masa: 0,02g

Parametry elektryczne:

• Impedancja: 75Om
• Zakres częstotliwości: 0-3GHz
• VSWR przy 1GHz: <1,12
• Tłumienie odbić przy 1GHz: >25dB
• Ekranowanie przy 1GHz: >100dB
