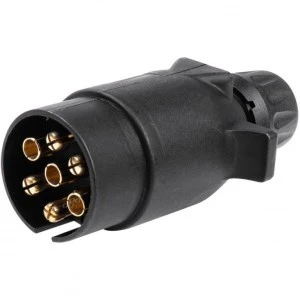

Uniwersalna wtyczka 7-pinowa przeznaczona do podłączenia i zasilania instalacji elektrycznej 12/24V w przyczepach, przyczepkach, lawetach i innych pojazdach.
Zapewnia stałe połączenie instalacji elektrycznej przyczepy z pojazdem ciągnącym gwarantując nieprzerwane działanie świateł podczas jazdy. Charakteryzuje się łatwą obsługą i podłączeniem, jest w pełni rozbieralna.
Wiązka 7-pinowa jest przeznaczona głównie do lekkich przyczep o DMC nieprzekraczającym 750kg.
Najważniejsze cechy:
- Uniwersalna, pasuje do każdego typu przyczepy lub lawety
- Łatwy i szybki montaż na kablu samochodowym
- W pełni rozbieralna
- Wytrzymała, odporna na uszkodzenia aluminiowa obudowa
- Wprowadzenie przewodu poprzez gumową dławnicę
- Pasuje do wiązek elektrycznych haka holowniczego
- Współpracuje z instalacjami elektrycznymi 12V i 24V
- Odporny na warunki atmosferyczne
Dane techniczne:
- Producent: AMIO
- Symbol: 03216
- Rodzaj: wtyczka przyczepowa 7-pin na kabel
- Napięcie: 12/24V
- Złącze: wtyk 7-pin (złącze męskie)
- Obudowa: solidne tworzywo sztuczne
- Połączenie: skręcane
- Sposób montażu przewodu: zaciski śrubowe ponumerowane
- Kolor: czarny
- Wymiary opakowania: 5 x 9 x 15 cm
- Waga: 75 g
Schemat 7-pinowego złącza 12V (wtyczka):
- Biegun 1 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 2 (54G) - Funkcja: światła przeciwmgielne - Przewód: niebieski
- Biegun 3 (31) - Funkcja: masa - Przewód: biały
- Biegun 4 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 5 (58R) - Funkcja: światła pozycyjne prawe - Przewód: brązowy
- Biegun 6 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 7 (58L) - Funkcja: światła pozycyjne lewe - Przewód: czarny
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- przemysł motoryzacyjny
