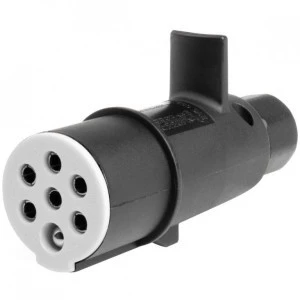

Uniwersalna wtyczka 7-pinowa typu S przeznaczona do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.
Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.
Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.
Najważniejsze cechy:
- Uniwersalna, pasuje do każdego typu naczepy / przyczepy
- Łatwy i szybki montaż na kablu samochodowym
- Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne plastikowa obudowa
- Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
- Konfiguracja styków uniemożliwia pomylenie złączy N i S
- Wprowadzenie przewodu poprzez skręcaną dławnicę
- Gruba uszczelka chroniącą wnętrze przed zabrudzeniami
- Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych
Dane techniczne:
- Producent: AMIO
- Symbol: 03224
- Rodzaj: wtyczka naczepowa 7-pin typu S na kabel
- Napięcie: 24V
- Złącze: wtyk 7-pin typu S, złącze żeńskie z bolcem (białe)
- Obudowa: solidne tworzywo sztuczne
- Połączenie: skręcane
- Sposób montażu przewodu: zaciski śrubowe ponumerowane
- Max średnica przewodu: 9,1 mm
- Kolor: czarny
- Długość wtyczki: 110 mm
- Średnica złącza: 37 mm
- Waga: 120 g
Schemat 7-pinowego złącza 24V typu S:
- Biegun 1 (31) - Funkcja: masa - Przewód: biały
- Biegun 2 - Funkcja: Wskazanie błędu ABS / Bez przyporządkowania - Przewód: czarny
- Biegun 3 - Funkcja: światła cofania - Przewód: żółty
- Biegun 4 (30) - Funkcja: zasilanie ciągłe (stałe napięcie 24V) - Przewód: czerwony
- Biegun 5 - Funkcja: sterowanie przez masę - Przewód: zielony
- Biegun 6 (15) - Funkcja: zasilanie sterowane wyłącznikiem zapłonu - Przewód: brązowy
- Biegun 7 - Funkcja: światła przeciwmgielne - Przewód: niebieski
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- ciągniki siodłowe
- ciężarówki
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- autobusy, autokary
- przemysł motoryzacyjny
