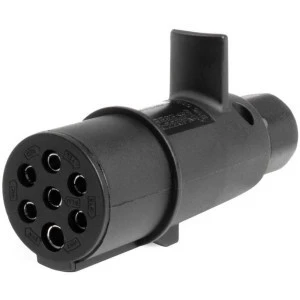

Uniwersalna wtyczka 7-pinowa typu N przeznaczona do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich.
Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).
Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach.
Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.
Najważniejsze cechy:
- Uniwersalna, pasuje do każdego typu naczepy / przyczepy
- Łatwy i szybki montaż na kablu samochodowym
- Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne obudowa z twardego tworzywa sztucznego
- Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
- Konfiguracja styków uniemożliwia pomylenie złączy N i S
- Wprowadzenie przewodu poprzez skręcaną dławnicę
- Gruba uszczelka chroniącą wnętrze przed zabrudzeniami
- Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych
Dane techniczne:
- Producent: AMIO
- Symbol: 03222
- Rodzaj: wtyczka naczepowa 7-pin typu N na kabel
- Napięcie: 24V
- Złącze: wtyk 7-pin typu N, złącze żeńskie bez bolca (czarne)
- Obudowa: solidne tworzywo sztuczne
- Połączenie: skręcane
- Max średnica przewodu: 9,1 mm
- Kolor: czarny
- Długość wtyczki: 110 mm
- Średnica złącza: 37 mm
- Waga: 120 g
Schemat 7-pinowego złącza 24V typu N:
- Biegun 1 (31) - Funkcja: masa - Przewód: biały
- Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
- Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
- Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
- Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
- Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
- Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski
Zastosowanie produktów marki AMIO:
- przyczepy i przyczepki transportowe
- lawety
- naczepy
- ciągniki siodłowe
- ciężarówki
- przyczepy kempingowe
- kampery
- maszyny rolnicze
- autobusy, autokary
- przemysł motoryzacyjny
