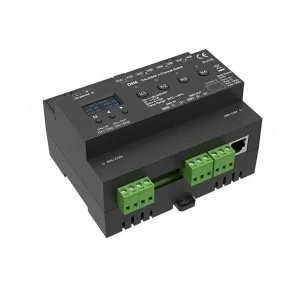

Włącznik oświetlenia 230VAC (DALI/DMX512) Skydance ‑ 4 kanałowy 3680W ‑ DIN OLED ‑ DH4

Sterownik DALI służący do uzyskania kontroli nad instalacją bazującą na napięciu 230V (np. lampy LED 230V). Sterownik DH4 pozwala na dostęp do czterech wyjść, do których możemy podłączyć maksymalne obciążenie rzędu 16A, wykorzystując przy tym wejście dla systemu sterowania DALI bądź DMX. Podłączone oświetlenie może być dowolnie załączane bądź wyłączane za pomocą sygnału DALI oraz DMX512, bądź mechanicznych przycisków znajdujących się na obudowie sterownika DH4. Sterownik DALI DH4 wyróżnia się przekaźnikami o wysokiej charakterystyce prądowej, co skutecznie zwiększa bezpieczeństwo i trwałość sterownika LED. Każde z wyjść posiada bezprądowy styk nazywany potocznie suchym stykiem. Przeznaczony został do montażu na szynę DIN. Podstawową formą komunikacji konwertera DALI/DMX DH4 jest przewodowe podłączenie do magistrali bazującej na sieci DALI.

Zastosowanie do instalacji:

1. 230V - załączenie oraz wyłączenie obwodu elektrycznego 230V
2. DALI - opartych o system sterowania DALI
3. DMX - opartych o system sterowania DMX512

Cechy sterownika DH4:

1. Podłączenie przewodowe wykorzystujące sygnał DALI bądź DMX
2. Możliwość wyzwolenia wyjść poprzez przyciski na obudowie
3. Funkcja przełączania przez zero
4. Zasilany bezpośrednio z sieci 230VAC
5. Cztery wyjścia przekaźnikowe z suchym stykiem do wykorzystania
6. Maksymalna obciążalność wyjścia 3680W
7. Przekaźniki o wysokiej charakterystyce prądowej
8. Do komunikacji DALI wykorzystuje standard IEC 62386-101, 102, 208
9. Protokół DMX wspierany przez funkcje RDM
10. Obudowa przeznaczona do montażu na szynę DIN

Parametry techniczne

Typ urządzenia	kontroler DMX/DALI
Typ instalacji	MONO (jednokolorowa)
System sterowania oświetleniem	DALI/DMX512
Sposób sterowania oświetleniem	przewodowo (DALI/DMX)
Ilość obsługiwanych stref/kanałów	4 kanały
Typ wyjść sterownika/ów	przekaźnikowe
Napięcie znamionowe	wej/wyj - 100-240V AC
Maksymalny prąd wyjściowy	16A
Ilość wyjść sterownika	4 wyjścia
Typ komunikacji	dwukierunkowa
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V	powrót do zapamiętanych ustawień
Współpraca z systemami zewnętrznymi	intrerfejs DALI Bus Standard: IEC 62386-101, 102, 208
Temperatura pracy	od -20 do + 50°C
Klasa szczelności	IP20
Montaż	szyna DIN (th35)
Dodatkowa funkcjonalność/cecha	dynamiczny wyświetlacz OLED
Wymiary	118 x 102 x 71mm
Deklaracje i normy bezpieczeństwa	CE, EN
Gwarancja producenta	60 miesięcy
