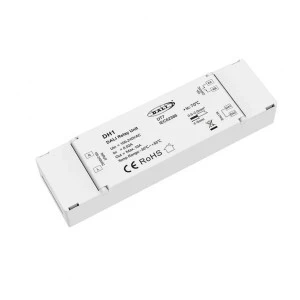

Sterownik DALI służący do uzyskania kontroli nad instalacją bazującą na napięciu 230V (np. lampy LED 230V). Produkt umożliwia dostęp do jednego wyjścia, do którego możemy maksymalnie podłączyć obciążalność rzędu 10A, wykorzystując przy tym wejście dla systemu sterowania DALI. Podłączone oświetlenie może być dowolnie załączane bądź wyłączane za pomocą sygnału DALI. Sterownik DALI DH1 wyróżnia się przekaźnikiem o wysokiej charakterystyce prądowej, co skutecznie zwiększa jego bezpieczeństwo. Podstawową formą komunikacji konwertera jest przewodowe podłączenie do magistrali bazującej na sieci DALI.
Zastosowanie do instalacji:
- DALI - jednokolorowe (DT7)
- 230V - ON/OFF
Cechy sterownika DH1:
- Dedykowany dla instalacji bazującej na napięciu 230V
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Zasilany bezpośrednio z sieci 230VAC
- Prąd dla jednego kanału 10A
- Maksymalna obciążalność urządzenia 2300W
- Przekaźnik o wysokiej charakterystyce prądowej
- Do komunikacji wykorzystuje standard IEC 62386-101, 102, 208
- Tryb pracy DT7
- Zaciski śrubowe zapewniające stabilne połączenie
Parametry techniczne
| Typ urządzenia |
kontroler DALI |
| Typ instalacji |
MONO (jednokolorowa) |
| System sterowania oświetleniem |
DALI |
| Sposób sterowania oświetleniem |
przewodowo (ON/OFF) |
| Ilość obsługiwanych stref/kanałów |
1 kanał |
| Typ wyjść sterownika/ów |
przekaźnikowe |
| Napięcie znamionowe |
wej/wyj - 100-240V AC |
| Maksymalny prąd wyjściowy |
10A |
| Ilość wyjść sterownika |
1 wyjście |
| Typ komunikacji |
dwukierunkowa |
| Zachowanie odbiornika po powrocie braku napięcia zasilania 230V |
powrót do zapamiętanych ustawień |
| Współpraca z systemami zewnętrznymi |
intrerfejs DALI Bus Standard: IEC 62386-101, 102, 208 |
| Temperatura pracy |
od -30 do + 55°C |
| Klasa szczelności |
IP20 |
| Montaż |
nawierzchniowo |
| Dodatkowa funkcjonalność/cecha |
typ kontroli DT7 |
| Wymiary |
140 x 38 x 20,5 mm |
| Deklaracje i normy bezpieczeństwa |
CE, EN |
| Gwarancja producenta |
60 miesięcy |
