Czym jest wkładka topikowa solarna?
Wkładka topikowainaczejbezpiecznik topikowysłuży w obwodzie do przerywania jego ciągłości przez swoje stopienie. Głównym elementem wkładki jest topik, który jest przewodnikiem elektrycznym. Nagrzewa się w wyniku przepływu przez niego prądu. Jeżeli przez dłuższy czas trwa przepływ duże natężenie prądu elektrycznego, w tym momencie topik nagrzewa się do danej temperatury w której się topi. Przy takim zniszczeniu oczywiście wkładka topikowa podlega wymianie na nowy.
Bezpieczniki topikoweo charakterystyce g PV czyli do ochrony fotowoltaiki są tak dostosowane i zaprojektowane aby nawet małe przeciążenia chronić przed głównymi modułami. Są to wkładki cylindryczne o rozmiarze 10×38 mm.

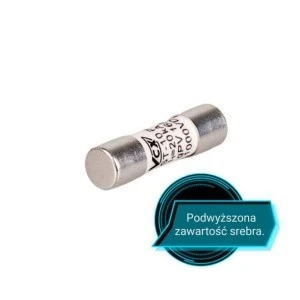

Wkładki topikowe SILVER.
Wkładki topikoweSILVER– to najwyższa jakość z pośród wkładek topikowych osiągnięta dzięki zastosowaniu podwyższonej ilości srebra (Ag). Srebro jest przewodnikiem o najniższej oporności spośród metali, wynoszącej 0,0159 (10-6Ω ·m). Opór miedzi to aż 0,0168 (10-6Ω · m).
Dlatego wkładki topikowe SILVER to stabilniejsza praca i niższa emisja ciepła.
Bezpiecznik topikowy, wkładka topikowa – rodzaj zabezpieczenia elektrycznego, w którym przez stopienie się jednego z jego elementów następuje przerwanie ciągłości obwodu elektrycznego.
W bezpieczniku topikowym przerwanie obwodu elektrycznego następuje po określonym dla danego natężenia prądu czasie jego przepływu.
Główną częścią bezpiecznika jest element topikowy wbudowany we wkładkę topikową. Topik jest przewodnikiem elektrycznym, który nagrzewa się w wyniku płynięcia przez niego prądu. Gdy zbyt duże natężenie prądu trwa dłuższy czas, to wówczas topik nagrzewa się do temperatury, w której się topi. W momencie przepalenia topika następuje zapalenie łuku elektrycznego, gdy wartość natężenia płynącego prądu spadnie do zera łuk gaśnie i prąd przestaje płynąć. Czas palenia się łuku zależy od rozłączanego napięcia, natężenia prądu oraz środowiska w którym się pali.
Im większe natężenie prądu, tym szybciej dochodzi do nagrzania i stopienia topika. Bezpieczniki cechują się charakterystyką czasowo-prądową odwrotną, co oznacza, że im większy jest prąd, tym mniej czasu potrzeba na jego zadziałanie.
Po jednorazowym zadziałaniu bezpiecznik ulega zniszczeniu i podlega wymianie na nowy.
Kategoria pracy g: zabezpieczenie pełnozakresowe.
Wkładki bezpiecznikowe, które przenoszą prądy ciągłe co najmniej do wartości prądu nominalnego obwodu, a prądy o mniejszej wartości zadziałania mogą wyłączyć do wartości nominalnego prądu wyłączania (zabezpieczenie przeciw przeciążeniu i zwarciu).
PARAMETRY PRODUKTU:
EAN: 5901122682929
Oznaczenie handlowe: ST 10PV G 15A
Rodzaj: wkładki topikowe
Charakterystyka: zwłoczna
Prąd znamionowy In: 15 A
Napięcie znamionowe Un: 1000 V DC
Rodzaj wkładki: topikowe cylindryczne gPV
Temperatura pracy: -40°C ÷ +85°C
Wymiary produktu: ⌀10×38 mm
Certyfikaty: CE
Normy: IEC 60269-6
Dodatkowe informacje: cena za 1 szt.
