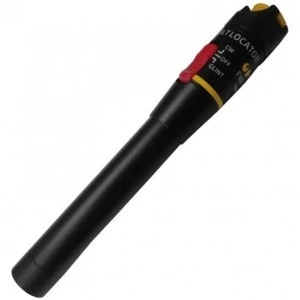

Wizualny lokalizator uszkodzeń 15mW (12‑14km)

Wizualny lokalizator jest idealnym narzędziem do szybkiej i precyzyjnej diagnostyki toru optycznego oraz przy montażu złączy i spawów mechanicznych. Pióro generuje widzialne światło o długości fali 650nm, dzięki czemu możliwa jest dokładna lokalizacja miejsca uszkodzenia włókien światłowodowych. Moc 15mW zapewnia zasięg pracy o długości 12 km.

Wyposażone jest w osłonę przeciwkurzową, zapobiegającą przedostawaniu się zanieczyszczeń do złącza pomiarowego oraz przypadkowemu skierowaniu źródła światła w kierunku oczu.

Instalator po podłączeniu lokalizatora może na bieżąco (wizualnie) oceniać jakość wykonanego połączenia. Wiązka czerwonego światła jest łatwo zauważalna na zakończeniu włókna lub przy jego przerwaniu. Za pomocą tego urządzenia można natychmiast znaleźć pęknięcia, czy zerwania włókna oraz w najprostszy sposób sprawdzić ciągłość toru.

Kompaktowy rozmiar pozwala mieć lokalizator zawsze przy sobie, a solidna, metalowa obudowa zapewnia odporność na uszkodzenia mechaniczne.

Dane techniczne:

• Symbol: T-TVF230
• Moc wyjściowa: 15 mW
• Długość fali: 650 nm
• Maksymalny zasięg: 12 km
• Obudowa: metalowa
• Temperatura pracy: 0°C do 60°C
• Temp. przechowywania: -20°C do 70°C
• Sposób zasilania: 2x bateria AA 1,5V
• Wymiary: Ø 26mm x 175mm
• Waga: 75g (bez baterii)

Zastosowanie

• Badanie ciągłości oraz identyfikacja włókien w sieciach optycznych wszelkich typów (kable, patchcordy, pigtaile oraz urządzenia f.o.).
• Lokalizowanie uszkodzeń toru optycznego
• Diagnostyka toru optycznego
• Ocena jakości połączenia

Kompatybilność

Lokalizator jest wyposażony w uniwersalne złącze, pozwalające na podłączenie do wszystkich złączy optycznych o rozmiarze 2,5mm (SC, ST, FC, E2000).

Po instalacji dodatkowego adaptera (brak w zestawie) możliwa jest diagnostyka złącz 1,25 mm (LC, MTRJ, MU, F3000). Produkt może być stosowany zarówno z kablami jednomodowymi, jak i wielomodowymi.
