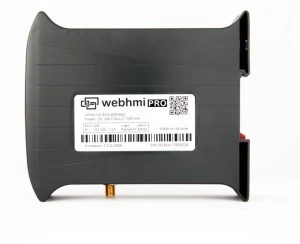

WebHMI PRO ‑ uniwersalny sterownik SCADA i bramka danych

WebHMI PRO to udoskanalona wersja znanego i popularnego WebHMI - multisterownika SCADA. Urządzenie jest to zoptymalizowane do przetwarzania i wyświetlania danych procesowych w prosty sposób, z Polskim interfejsem. Prace można zacząć zaraz po podłączeniu zasilania, ponieważ wystarczy dowolna przeglądarka internetowa zarówno do budowania ekranów jak i ich wyświetlania jako SCADA. WebHMI PRO nie wymaga instalacji oprogramowania na PC ani sztucznych ograniczeń ilości rejestrów czy dodatkowych opłat.

Samo urządzenie WebHMI PRO wystarczy do zbudowania wizualizacji.

W porównaniu do klasycznego WebHMI wersja PRO wyrużnia się:

- Ponad podwójnym przyspieszeniem pracy,
- posiada 2 razy więcej pamięci,
- ma wbudowaną pamięć eMMC 8Gb (karta SD i USB zostają jako opcja)
- Nowsza OS OpenWRT v. 19.xx.x

w związku, z tym że PRO ma więcej pamięci i szybszy procesor są nowe funkcji, lepsza praca cURL, VPN itd.

Mnogość zaimplementowanych protokołów komunikacyjnych pozwala na interakcję z urządzeniami najczęściej stosowanymi w przemyśle. W porównaniu do klasycznych instalacji SCADA, WebHMI PRO jest kilkukrotnie razy tańszym rozwiązaniem.

WebHMI PRO ma zaimplementowanych wiele gotowych rozwiązań typu logowanie danych, raporty, wykresy, grafy, histogramy, planowanie zdarzeń w kalendarzu i wiele opcji wizualizacji. Elastyczność zapewnia możliwość programowania w języku wyższego rzędu LUA.

Uzyskując dostęp serwisowy możemy zarządzać opcjami zaawansowanymi sieci typu VPN, WiFi, Virtual IP, WAN, LAN, DHCP, DNS i wiele innych. Przez co dzięki WebHMI PRO możliwy jest zdalny dostęp do podłączonych urządzeń.

Wybrane funkcjonalności WebHMI:
- Budowanie ekranów wizualizacji SCADA,
- Interfejs w języku polskim (dostępne również Angielskij, Niemieckij),
- Grupowanie, importowanie i eksportowanie rejestrów,
- Importowanie obrazów i animacji,
- Wykresy, trendy, logi zmiennych,
- Kalendarz, planowanie zadań,
- Programowanie wyższego rzędu w języku LUA,
- Wykonywanie skryptów z wielu poziomów,
- Alarmy i wiadomości,
- Receptury,
- Raporty,
- Modbus Serwer – udostępnianie danych,
- API,
- Podtrzymanie bateryjne,
- Zaawansowany router.

Obsługiwane protokoły:
- Modbus RTU (sterowniki i urządzenia z portem RS485),
- Modbus TCP (większość sterowników z portem Ethernet),
- Siemens S7 Communication (Logo!8, S7-1200, S7-1500, S7-300, S7-400)
- Siemens PPI (np. S7-200),
- Mitsubishi MELSEC (PLC Mitsubishi Electric),
- Delta Electronics DVP,
- Allen-Bradley DF1,
- 1-Wire,
- OWEN, Carel Easy,
- BACnet IP,
- MQTT,
- Własne protokoły użytkownika.

Charakterystyka techniczna:
- bez wentylatora, architektura MIPS, Embedded Linux OpenWRT v 19.xx.x,
- obudowa ABS-tworzywo,
- mocowanie na profilu DIN,
- przemysłowe SD karty, maksymalnie 128 GB,
- stopień ochrony IP 40,
- waga 300g,
- rozmiary 101 x 35 x 120 mm,
- regulowany czas odpytywania (od 5 ms),
- zasilanie 24VDC (18..32V) 100-500mA,
- akumulatorowe podtrzymanie zasilania,
- Zakres temperatur: 0—50°C.

Interfejsy i wyjścia:
- 2 x Ethernet 100BASE-T, RJ45 z izolacją galwaniczną, ESD 3 kV,
- 1 x WiFi WLAN 802.11 b/g/n (100 mW moc nadajnika)
- złącze antenowe RP-SMA,
- 1 x RS-485, tryb «multiprotocol» tryb, 250/921 kbit/s*, izolacja galwaniczna 2500 V, ESD – 8 kV,
- 1 x USB 2.0 — ładowność do 500 mA, sterowane zasilanie, ochrona przed ESD odpowiednio IEC 61000–4–2 stopień 4: 15 kV (rozładunek powietrzny) — 8 kV (kontakt),
- Obsługiwane modemy: 3G, CDMA, GSM, EDGE,
- Dodatkowe porty: RS-232/422/485, M-Bus, 1-Wire, itd. poprzez adaptery USB,
- Wyjścia cyfrowe:2 x przekaźniki statyczne SSR (125mA, 24V)
