Wciągarka elektryczna do kabli CW800E

Zaawansowana wyciągarka kabestanowa, zaprojektowana z myślą o efektywnym i bezpiecznym przeciąganiu kabli w poziomie. Wyprodukowana przez renomowaną firmę RUNPOTEC jest idealnym rozwiązaniem dla profesjonalistów poszukujących niezawodnego narzędzia do ciężkich prac związanych z przeciąganiem przewodów.

Wciągarka wyróżnia się wysoką wydajnością, umożliwiając jednej osobie przeciągnięcie kabli o masie do 800 kg. Urządzenie oferuje dwie opcje przeciągu – do 800 kg przy prędkości 4 m/min oraz do 400 kg przy prędkości 8 m/min.

CW800E można zamocować za pomocą otworów montażowych do podłoża lub przymocować do otoczenia za pomocą dołączonego pasa. Dodatkowo szyna montażowa z wózkiem umożliwia łatwą instalację do haka holowniczego pojazdu lub innych stałych punktów.

Wyciągarka wyposażona jest w zaawansowane funkcje bezpieczeństwa, takie jak przewodnik liny, który zapewnia prawidłowe prowadzenie liny, oraz system ochrony przed przeciążeniem

UWAGA! Wciągarka z kabestanem RUNPOTEC jest przeznaczona WYŁĄCZNIE do poziomego ciągnięcia lin. Producent zaleca poliestrową linę ciągnącą o średnicy 10 mm ze względu na idealny współczynnik owinięcia.

Zawartość zestawu:

• wyciągarka elektryczna CW800E
• szyna montażowa z wózkiem
• poliestrowy pas (3 m)

Najważniejsze funkcje:

• Wysoka siła ciągu (do 800 kg) pozwala jednej osobie na przeciąganie kabli o dużej masie
• Kompaktowa budowa – mała i poręczna, łatwa do przenoszenia oraz montażu
• Możliwość instalacji na różnych powierzchniach i przytwierdzania urządzenia w miejscu pracy
• System przewodnika liny oraz liczne zabezpieczenia przed przeciążeniem

Dane techniczne

• Producent: Runpotec
• Kod producenta: 10138
• Waga wciągarki: 31 kg
• Waga pasa: 1 kg
• Waga wózka: 9,2 kg
• Siła ciągnięcia bębna:
  • małego (Ø 110 mm) – do 400 kg przy 8 m na min
  • dużego (Ø 55 mm) – do 800 kg przy 4 m na min
• Przyłącze silnika: 230 V ~ 50 Hz
• Moc napędowa silnika: 0,75 kW | 5,1 A
• Liczba obrotów silnika: 1400 obr./min
• Wtyczka zasilająca: rodzaj E, F
• Wymiary wciągarki (szer. dł. wys.): 370 × 500 × 330 mm
• Wymiary wózka (szer. dł. wys.): 235 × 1000 × 205 mm
• Długość pasa: 3 m
• Klasa ochrony: IP54

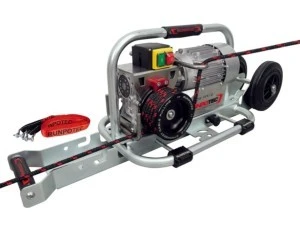

Budowa wciągarki:

1. ZIELONY przycisk = włączanie / CZERWONY przycisk = wyłączanie
2. Krążek linowy (bęben) duży Ø 110 mm | 8 metrów/min | maks. 400 kg
3. Krążek linowy (bęben) mały Ø 55 mm | 4 metry/min | maks. 800 kg
4. Prowadnica liny | Wlot
5. Ochronna prowadnica liny | Odciąg
6. 2 zatrzaski do mocowania na wózku
7. Otwory do mocowania na podłożu
8. Uchwyty do mocowania pasa
9. Oznaczenie CE / rok produkcji — patrz tabliczka znamionowa
10. Stopki
11. Szyna montażowa wózka z 2 kołami
12. 3-metrowy pas ze szlufkami i 2 klamrami mocującymi

Uruchomienie / Montaż / Konfiguracja

Obudowę można przykręcić śrubami do podłoża 7 lub przymocować za pomocą pasa 12 i odpowiednich elementów zaczepowych (osprzęt) przez uchwyt mocujący 8 do stabilnego przedmiotu (np. drzewa).

Obudowę można też zamocować sworzniami zatrzaskowymi 6 na wózku RUNPOTEC 11 na szynie.

Sam wózek można przykręcić śrubami, zawiesić bezpośrednio na haku holowniczym 13 lub przymocować pasem 12 poprowadzonym przez uchwyt mocujący do stabilnego przedmiotu.

Zastosowanie wciągarki

Cięgno linowe jest prowadzone wewnątrz prowadnicy liny 4.

Cięgno linowe owinąć co najmniej 3 razy (większa ilość oplotów zwiększa siłę ciągnięcia) wokół bębna 2 lub 3, a następnie wyprowadzić przez ochronną prowadnicę liny 5 pod kątem 90°. Cięgno linowe trzymać przy tym naprężone, aby się nie zaplątało.

Ciągniony kabel jest łączony — najlepiej za pomocą krętlika z kompensatorem skrętu- z cięgnem linowym.

Silnik włączać zielonym przyciskiem, a wyłączać czerwonym przyciskiem.

1. Włączyć silnik i rozpocząć ciągnięcie.
2. Personel obsługi musi stać w dostatecznym odstępie bezpieczeństwa obok wciągarki bębnowej i ciągnąć cięgno linowe przy użyciu niewielkiej siły pod kątem 90° do kierunku ciągnięcia przez ochronną prowadnicę liny.
3. Przykładana siła powinna mieć jedynie taką wartość, aby uzyskać wymaganą prędkość posuwu. Bardzo mocne ciągnięcie nie zwiększa siły ciągnięcia wciągarki bębnowej!
4. Jeżeli cięgno linowe ślizga się na krążku, można temu przeciwdziałać poprzez silniejsze ciągnięcie liny, wzgl. 1–2 dalsze nawinięcia liny. NIE wciskać ręcznie liny na bloczek! Ryzyko zranienia!
5. Ze względu na optymalny współczynnik nawijania RUNPOTEC zaleca cięgna linowe z poliestru Ø 10 mm.

Interfejsy do poziomego ciągu linowego

Pończocha kablowa z pętlą – krętlik łączący z kompensatorem skrętu – cięgno linowe.
