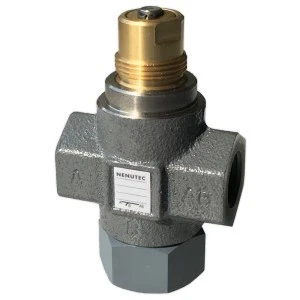

Zawory VFZ są przeznaczone do regulowania przepływu cieczy
w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych,
użytkowanych w obiektach mieszkalnych lub przemysłowych. Zawory są
wyposażone w przyłącze z gwintem wewnętrznym oraz są dostępne
w wersjach 2- i 3-drogowej. Zawory 3-drogowe są przeznaczone do
pracy w układzie mieszającym. Przy zmniejszeniu maksymalnego
ciśnienia różnicowego o 50% mogą być też używane jako zawory
rozdzielające. Obejścia nie można używać jako portu regulacji. Do
przestawiania zaworów VFZ stosuje się siłowniki elektryczne z serii
SE4.
- kvs 0.63 m³/h
- przyłącza: gwint gazowy wewnętrzny G 1/2
- maks. różnica ciśnień * 2,5 (10,0) bar
- ciśnienie nominalne: PN16 (ISO7268/EN1333)
- korpus zaworu: żeliwo G25
- grzyb zaworu: mosiądz OT58
- uszczelka grzyba zaworu: pierścień samouszczelniający (oring) FKM
- wrzeciono: stal nierdzewna AISI304
- uszczelnienie wrzeciona: pierścień samouszczelniający (oring) FKM
- nakrętka uszczelnienia wrzeciona: mosiądz OT58
- sprężyna: stal nierdzewna AISI304
- skok: 5,5 mm
- charakterystyka przepływu: liniowa
- szczelność: całkowicie szczelna ścieżka bezpośrednia A - AB /ścieżka obejścia B-AB 0,2% wartości kvs
- przełożenie nastawy: 50:1
- temperatura cieczy: -10...+120 °C
- rodzaj cieczy: woda, woda z dodatkiem maks. 50% glikolu
