Patch panel tzw. panel krosowy –
jest to pasywny element sieci komputerowej. Patch panel służy do zarządzania/
zakończenia kabli typu skrętka w okablowaniu pionowym i poziomym oraz jest
punktem podłączenia sprzętu aktywnego pracującego w sieci (np. routery, switche
).
Patch panele są jednym z
akcesoriów do szaf RACK , które są tam montowane. Panele krosowe ułatwiają organizację sieciową
w serwerowniach, co wpływa na bezpieczeństwo oraz efektywność pracy.
Panele krosowe dzielimy na:
- Wyposażone
– najczęściej w 24 lub 48 portów RJ45 w standardzie 19" lub w przypadku
paneli 10" od 8 do 12 portów. Porty te połączone są płytką drukowaną
zakończoną złączami szczelinowymi LSA lub IDC
- Niewyposażone
–to nic innego jak metalowe ramki stanowiące front gotowego panelu, w które
możemy zamontować od 24 do 48 modułów typu KEYSTONE. Panel krosowy
niewyposażony posiada dużą zaletę w postaci możliwości dowolnej konfiguracji
zastosowania typów gniazd w miejsce otworów, takich jak gniazda światłowodowe,
BNC, HDMI i inne.
Panele możemy podzielić także ze
względu na ekranowanie na:
Panele krosowe ekranowane (FTP)
Zazwyczaj są w całości obudowane
i posiadają linkę z oczkiem do uziemienia montowaną do obudowy szafy.
Panele krosowe nieekranowane (UTP)
Są najczęściej stosowanymi
panelami. Ich cechą charakterystyczną jest otwarty typ budowy.
Panele występują w kategoriach 5e, kat. 6, kat.6a oraz dla sieci
telefonicznej kat. 3. Należy dobierać je zgodnie z kategoryzacją infrastruktury
okablowania, do której chcemy zastosować panele w celu zagwarantowania
odpowiedniego przesyłu danych.

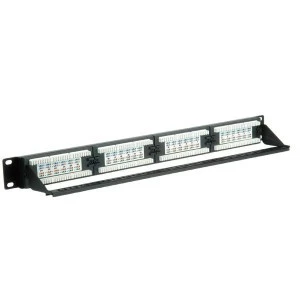

| Rodzaj produktu: | PatchPanel |
| Ilość portów: | 24 |
| Ochrona: | UTP |
| Jakość transferu: | Kat.6a / Klasa EA |
| Montaż: | szafa rack 19" |
| Połączenia: | Krone LSAplus |
| Standardy: | EIA/TIA 568A, 568B |
| Kolor: | szary |
