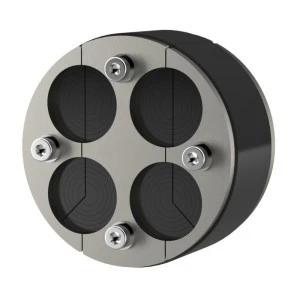

Uszczelnienie wykonane w w wersji dzielonej HRD dla średnicy otworu Ø100mm, przeznaczone do wykonywania ciśnieniowych przejść gazo i wodoszczelnych dla rur, przewodów i kabli przechodzących przez przegrody budowlane. Uszczelnienie składa się z pierścienia EPDM wraz z zaślepkami oraz płyt dociskowych, śrub, nakrętek i podkładek ze stali nierdzewnej V2A.
W celu zwiększenia średnicy zewnętrznej do Ø110mm dostępny jest adapter HSD-AR 100/110.
Przejścia tego typu mogą być stosowane dla rur stalowych, żeliwnych, PVC, PE, przewodów elektroenergetycznych, telekomunikacyjnych.
ZAKRES ZASTOSOWANIA:
- DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E, DIN 18533 W2.2-E
- Beton wodoszczelny, klasa eksploatacyjna 1, Beton wodoszczelny, klasa eksploatacyjna 2
ZALETY:
- wodo i gazoszczelność do 2,5 bara,
- zabezpiecza przed migracją cieczy, gazów i dymu,
- wykonanie dzielone umożliwiające montaż na wprowadzonych do obiektu kablach i rurach,
- dzielone uszczelnienie do późniejszego montażu
- technologia listków gumowych - dopasowanie wkładu do średnicy kabla bezpośrednio na budowie,
- niewykorzystywane otwory fabrycznie zamknięte zaślepkami.
ZAKRES DOSTAWY:
- uniwersalny gumowy wkład uszczelniający HRD SG b40 w komplecie z zaślepkami
- sztyft poślizgowy GM
| Typ |
Rura przepustowa/przewiert
∅ wew. (mm) |
Ilość kabli
ogólny |
Ilość
kabli |
Ø zew. kabla
(mm) |
| HRD100 SG 4x8-30 |
100
|
4 |
4 |
8 - 30 |
