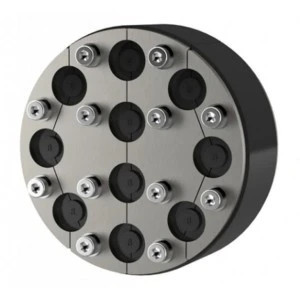

Uszczelnienie wykonane w w wersji dzielonej HRD dla średnicy otworu Ø125mm, przeznaczone do wykonywania ciśnieniowych przejść gazo i wodoszczelnych dla rur, przewodów i kabli przechodzących przez przegrody budowlane. Uszczelnienie składa się z pierścienia EPDM wraz z zaślepkami oraz płyt dociskowych, śrub, nakrętek i podkładek ze stali nierdzewnej V2A.
Przejścia tego typu mogą być stosowane dla rur stalowych, żeliwnych, PVC, PE, przewodów elektroenergetycznych, telekomunikacyjnych.
ZAKRES ZASTOSOWANIA:
- DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E, DIN 18533 W2.2-E
- Beton wodoszczelny, klasa eksploatacyjna 1, Beton wodoszczelny, klasa eksploatacyjna 2
ZALETY:
- wodo i gazoszczelność do 2,5 bara,
- zabezpiecza przed migracją cieczy, gazów i dymu,
- wykonanie dzielone umożliwiające montaż na wprowadzonych do obiektu kablach i rurach,
- dzielone uszczelnienie do późniejszego montażu
- technologia listków gumowych - dopasowanie wkładu do średnicy kabla bezpośrednio na budowie,
- niewykorzystywane otwory fabrycznie zamknięte zaślepkami.
ZAKRES DOSTAWY:
- uniwersalny gumowy wkład uszczelniający HRD SG b40 w komplecie z zaślepkami
- sztyft poślizgowy GM
| Rura przepustowa/przewiert Øwew. (mm) |
Ilość kabli ogólny |
Przelotów |
Średnica rury Øa (mm) |
Nr katalogowy |
| 125 |
10 |
10 |
4-16,5 |
HRD125 SG 10x4-16,5 |
