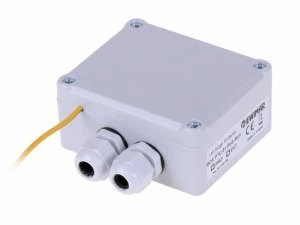

BOX PTU-51-EXT/PoE/MINI przeznaczony jest do zabezpieczenia routerów, switchy LAN, kamer IP, punktów dostępowych WiFi oraz innych urządzeń, pracujących w sieciach 100Mbit. Posiada skuteczność ochrony na poziomie 4-5kA @ 8/20μS indywidualnie dla każdej żyły przewodu (zależnie od ich grubości). Chroni urządzenia końcowe LAN zainstalowane na słupach lub konstrukcjach metalowych, przed skutkami wyładowań atmosferycznych, przepięć, działań sabotażowych oraz różnic potencjałów. Skutecznie eliminuje zaindukowane przepięcia podczas wyładowań wewnątrz par transmisyjnych oraz pomiędzy parami zasilania PoE. Przewód uziemiający odprowadza do ziemi prądu napięcia i prądy udarowe, pochodzące z przeskoków iskry. Wbudowany bezpiecznik MOSFET zwiększa skuteczność ochronną oraz zmniejsza prądy wyrównawcze pomiędzy punktami uziomu instalacji CCTV.
Wyposażony jest w hermetyczną obudowę zewnętrzną z dławnicami uszczelniającymi oraz złącza LSA dla strony chronionej i niechronionej które posiadają większą wytrzymałość połączeń niż gniazda RJ-45. Nieduże gabaryty umożliwiają jego zastosowanie w instalacjach, gdzie występuje bardzo mało miejsca, na przykład montaż wewnątrz słupów.
Produkt może być używany do przewodów UTP i FTP kategorii 5, 5e, 5 i 6a, jednak w każdym przypadku zapewnia połączenia o maksymalnej szybkości do 100Mbit.
Znakomicie nadaje się do ochrony napowietrznych linii LAN, które narażone są na duże wartości napięć indukowanych w przewodach i na duże prądy udarowe, mogące przenikać z konstrukcji metalowych, rynien, masztów, itp.
Może być stosowany z innymi zabezpieczeniami PRO lub EXT firmy Ewimar, jednak do zapewnienia pełnej ochrony linii napowietrznej, zalecanie jest zastosowanie dwóch takich samych urządzeń - po jednym na każdym końcu przewodu. Pozwala to zrównoważyć wytrzymałość udarową całego obwodu, bez względu na miejsce przeniknięcia ładunku elektrycznego.
|
NAZWA PARAMETRU
|
WARTOŚĆ
|
|
Linia danych
|
|
Ilość kanałów
|
1
|
|
Zgodność z okablowaniem
|
100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 UTP/FTP
|
|
Złącze wejściowe (LINE)
|
LSA (Krone)
|
|
Złącze wyjściowe (DEVICE)
|
LSA (Krone)
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
5kA
|
|
Napięcie znamionowe DC (linia-linia) UN
|
3,3V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
3,5V DC
|
|
Poziom ochrony 1kV/μs (linia-linia) UP C3
|
8V (po zadziałaniu MOSFET)
|
|
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp
|
2kA
|
|
Chronione Linie
|
1-2, 3-6
|
|
Pojemność (linia-linia) @1MHz
|
6-15pF
|
|
Pojemność (linia-ziemia) @1MHz
|
2-3pF
|
|
Element odsprzęgający
|
Bezpiecznik MOSFET
|
|
Rezystancja szeregowa
|
6Ω / linię
|
|
Prąd znamionowy IN
|
300mA / linię
|
|
Linia PoE
|
|
Napięcie znamionowe DC (linia-linia) UN
|
58V DC
|
|
Napięcie maksymalne pracy trwałej (linia-linia) UC
|
64V DC
|
|
Poziom ochrony UP C3
|
93V
|
|
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
|
100A
|
|
Napięcie znamionowe DC (linia-ziemia) UN
|
90V DC
|
|
Napięcie maksymalne pracy trwałej (linia-ziemia) UC
|
110V DC
|
|
Poziom ochrony 1kV/μs (linia-ziemia) UP
|
600V
|
|
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp
|
5kA
|
|
Chronione pary
|
(1+2)-(3+6), (4+5)-(7+8)
|
|
Standard pracy PoE
|
zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
|
|
Cechy wspólne
|
|
Wymiary
|
90 x 75 x 41 (mm) - bez dławnic
|
|
Zastosowanie
|
Wewnątrz / Zewnątrz
|
|
Sposób montażu
|
Wolnostojąca, Montowana do ściany
|
|
Szczelność obudowy
|
IP65
|
|
Temperatura pracy
|
-30ºC~60ºC
|
