Urządzenie klienckie RBLHG‑5HPnD‑XL, 5GHZ, 1x RJ45 100Mb/s, 27dBi MikroTik LHG XL 4Pack HP5
Antena siatkowa LHG XL HP5
MikroTik LHG XL HP5 bardzo ciekawe rozwiązanie inżynierskie, które zawiera antenę siatkową ze zintegrowanym punktem dostępowym. Antena LHG XL HP5 ma dwukrotnie większą moc wyjściową niż LHG 5, wynoszącą do 630 mW, i są zaprojektowane tak, aby zapewnić do 60% większy zasięg.
Charakterystyka techniczna
LHG XL HP5 posiada dużą antenę o średnicy 550 mm i zysku 27dBi. W zależności od częstotliwości pracy może się to wahać w granicach +/- 0,5 dBi. Najlepszą wydajność uzyskuje się przy częstotliwościach pomiędzy 5,7 a 5,8 GHz. Kształt kołowy jest optymalny dla anten dwupolaryzacyjnych, ponieważ zapewnia taki sam zysk w polaryzacji poziomej i pionowej. Antena LHG XL HP5 jest w stanie zapewnić łączność punkt-punkt na odległość do 40 km.
Wyjątkowe wzornictwo

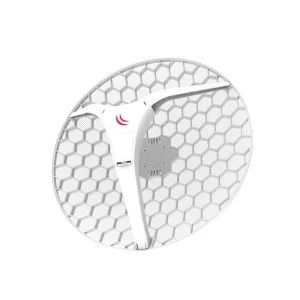

Za siatką znajduje się struktura nośna w kształcie plastra miodu, wykonana ze specjalnego tworzywa sztucznego i mająca zapewnić ogólną sztywność konstrukcji reflektora. Sam nadajnik znajduje się na górze anteny i posiada 3 punkty mocowania do reflektora, co zapewnia dodatkową sztywność całej konstrukcji. Taka konstrukcja zapewnia kąt kierunkowości 6,4°. Waga kompletnej konstrukcji nie przekracza 0,945 kg.
Doskonała konstrukcja
MikroTik LHG XL HP5 stosuje reflektor z siatki metalowej. Reflektor ten charakteryzuje się niską masą i dobrą odpornością na silne wiatry, co pozwala na tworzenie anten o dużych rozmiarach i dużym zysku , bez uszczerbku dla stabilności konstrukcji. Długość fali jest bezpośrednio związana z częstotliwością pracy, dlatego rozstaw siatek został zaprojektowany tak, aby skutecznie odbijać fale radiowe przy zachowaniu lekkiej konstrukcji.
Połączenie punkt-punkt
Wysokie wzmocnienie i wąska kierunkowość sprawiają, że LHG jest doskonałym wyborem do budowy podstawowych, bezprzewodowych mostów punkt-punkt o dużym zasięgu. Ze względu na cechy konstrukcyjne, most złożony z dwóch anten LHG XL HP5 oferuje większą stabilność i szybkość na długich dystansach.
