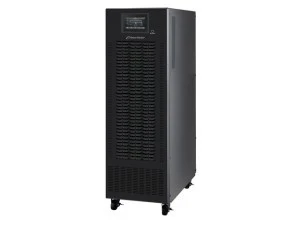

PowerWalker VFI CPG 3/3 seria PF1 to profesjonalne rozwiązanie zbudowane w technologii podwójnej konwersji o współczynniku mocy 1,0. Wyposażony w trójpoziomową topologię falownika, zapewnia wysoką sprawność sięgającą 95,5% w trybie liniowym, a nawet 98,5% w trybie ECO. Seria zapewnia niskie zniekształcenia harmoniczne i precyzyjną regulację napięcia (1%). Wszystkie fazy mają aktywną korektę współczynnika mocy.
Dzięki nowoczesnej konstrukcji seria VFI CPG osiąga bardzo wysoką sprawność mocy (moc wyjściowa kVA w stosunku do wielkości / objętości urządzenia). Wszystkie modele tej serii oferują wsparcie generatora, podwójne wejście i umożliwiają pracę równoległą do trzech urządzeń. Każda jednostka jest domyślnie wyposażona w kartę SNMP, aby zwiększyć kontrolę nad jednostką i zapewnić wbudowany monitoring przez IP.
W tym modelu można regulować numery baterii (od 32 do 40 sztuk, z wyjątkiem jednostki 10K), co pozwala na większą elastyczność i zgodność z istniejącymi bankami baterii. Trójstopniowa, wysuwana konstrukcja ładowania zwiększa także wydajność akumulatora w całym okresie jego eksploatacji.
Ze względów bezpieczeństwa ta seria została wyposażona w zabezpieczenie przed prądem zwrotnym (wsteczny przepływ) w celu uniknięcia przeniesienia zasilania na zacisk wejściowy w przypadku awarii zasilania. Na życzenie możemy zmodyfikować jednostkę tak, aby zawierała transformator izolacyjny lub ujemny absorber mocy(build-to-order).
Dla wygody obsługi do urządzenia dodano panel dotykowy.
| Technologia wykonania |
VFI
|
| Moc |
40000 W
|
| Moc pozorna |
40000 VA
|
| PowerFactor |
1
|
| Sprawność urządzenia |
95.5 %
|
| Typ obudowy |
Tower
|
| Liczba gniazd |
1
|
| Typ gniazda |
Terminal IN/OUT
|
| Liczba baterii |
64
|
| Gniazdo rozszerzeń |
Tak
|
| Liczba gniazd rozszerzeń |
1
|
| Złącza |
RS-232
USB Typ-B
|
| Złącze modułu bateryjnego |
Tak
|
| Pojemność baterii |
9 Ah
|
| Napięcie baterii |
12 V
|
| Napięcie szeregu baterii |
384 V
|
| Czas ładowania baterii |
9 h
|
| Funkcje |
Awaryjne wyłączenie (EPO)
|
| Czas podtrzymania przy 50% obciążeniu |
6.5 min
|
| Czas podtrzymania przy 100% obciążeniu |
1 min
|
| Napięcie wejściowe |
400 V
|
| Zakres napięcia wejściowego |
190 - 520 V
|
| Zakres częstotliwości wejściowej |
46 - 64 Hz
|
| Regulacja częstotliwości wejściowej |
+/- 0,1 Hz
|
| Napięcie wyjściowe |
400 V
|
| Zakres napięcia wyjściowego |
208 - 400 V
|
| Częstotliwość wyjściowa |
50 Hz
|
| Regulacja napięcia wyjściowego |
+/- 1 %
|
| Postać fali (podczas pracy na baterii) |
Sinusoida
|
| Czas transferu |
0 - 0 ms
|
| Maksymalny czas przełączania |
0 ms
|
| Sygnalizacja pracy |
LCD
|
| Alarmy dźwiękowe |
Tak
|
| Zabezpieczenia |
Przeciążeniowe
Przeciwprzepięciowe
Przeciwzwarciowe
|
| Poziom hałasu |
70 dB
|
| Kolor |
Czarny
|
| Oprogramowanie |
ViewPower
|
| Obsługiwane systemy operacyjne |
Windows 10
Windows 7
Windows 8
|
| Zalecana temperatura otoczenia |
0 - 40 °C
|
| Zalecana wilgotność otoczenia |
0 - 95 %
|
| Klasa szczelności |
IP20
|
| Długość |
815 mm
|
| Szerokość |
300 mm
|
| Wysokość |
1000 mm
|
| Waga |
250 kg
|
| Akcesoria w zestawie |
Instrukcja obsługi
|
