INTU FR COLLAR L SLIM jest uniwersalnym kołnierzem, stosowanym do uszczelniania ppoż. przejść instalacyjnych rur metalowych i z tworzyw sztucznych, kabli i rur kablowych (typu AROT), pojedynczych lub w wiązkach, przechodzących przez ściany i stropy w klasie do EI120. INTU FR COLLAR L SLIM zawiera dwie lub więcej warstw materiału pęczniejącego na bazie grafitu, o nominalnej grubości 2 mm i szerokości 30 mm, umieszczonego w stalowej obudowie wykonanej z blachy nierdzewnej, o grubości 0,5 mm. Obudowa opaski INTU FR COLLAR L SLIM wyposażona jest w uchwyty mocujące, za pomocą których kołnierz mocowany jest do przegrody. Liczba uchwytów mocujących zależy od rozmiaru kołnierza.

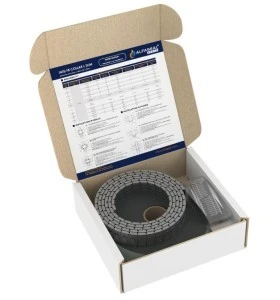

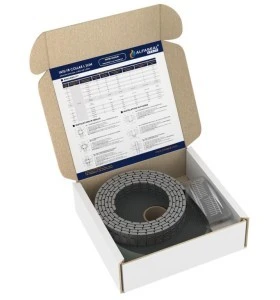

Zestaw zawiera:
- obudowa stalowa - 2,52 mb,
- wkład pęczniejący - 12 mb,
- uchwyt mocujący "S" (krótki) - 20 szt.,
- 10 etykiet do oznaczenia przepustu.
Uniwersalny kołnierz INTU FR COLLAR L SLIM wykonany jest z materiału na bazie grafitu. Pod wpływem wysokiej temperatury (ok 140°C) materiał pęcznieje i wypełnia całą przestrzeń powstałą po wypalonych palnych instalacjach.
ZASTOSOWANIE:
- rury palne przechodzące przez przegrody prostopadle, po kątem do 45° oraz z kolanem 90°
- rury stalowe i miedziane w izolacji FEF
- kabli i wiązek kablowych, również w rurach osłonowych typu AROT
Ściany elastyczne o min. grubość 100mm. Powinny być wykonane z obustronną okładziną z co najmniej dwóch płyt gipsowo-kartonowych (łączna grubość okładziny po jednej stronie ściany nie mniejsza niż 25 mm).
Ściany sztywne powinny mieć grubość co najmniej 100 mm i wykonane z betonu lub elementów murowanych o gęstości nie mniejszej niż 450 kg/m3.
Strop sztywny powinny mieć grubość co najmniej 150 mmi wykonane z betonu, betonu zbrojonego, betonu komórkowego, o gęstości nie mniejszej niż 550 kg/m3.
