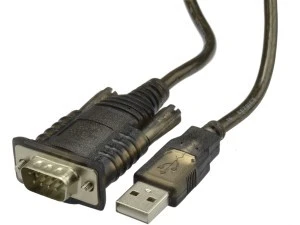

UNITEK KONWERTER USB 2.0 (M) ‑ RS‑232 (F), Y‑108

prawny sposób podłączania przez USB urządzeń szeregowych, takich jak stacje pogodowe, czujniki, sterowniki silników, przystawki STB, konsole do gier, itp.

Przejściówka z USB 2.0 na port szeregowy RS-232 to najłatwiejszy i najtańszy sposób połączenia urządzeń korzystających z magistrali RS-232 do portu USB. Konwerter przeznaczony szczególnie dla użytkowników komputerów, które nie są wyposażone w port szeregowy np. instalatorów i bardziej wymagających użytkowników indywidualnych zmuszonych do podłączenia urządzeń RS-232 do portu USB 2.0 komputera. Adapter oparty na układzie FT232R, który jest pełnym i w pełni konfigurowalnym konwerterem z USB 2.0 na RS232. Cechą charakterystyczną tego urządzenia jest rozbudowany konfigurowalny sterownik systemowy.

Właściwości:

• Pojedynczy układ interfejsu USB do asynchronicznego szeregowego przesyłania danych
• Protokół USB w całości kontrolowany przez jeden chipset
• Obsługa interfejsu UART dla 7 lub 8 bitów danych, 1 lub 2 bitów stopu oraz bitów parzystych/ nieparzystych/ mark/ space/ braku parzystości
• W pełni sprzętowa lub programowa ( X-On / X-Off) negocjacja sygnału.
• Szybkość transmisji danych od 300 baud do 1 Megabaud (RS232)
• 256 bajtowy bufor odbiorczy oraz 128 bajtowy bufor nadawczy, oba tworzą bufor w celu zwiększenia przepustowości danych
• Sterowniki FTDI’s royalty-free VCP oraz D2XX
• Wbudowane wsparcie dla znaków zdarzenia oraz warunków przerywania linii
• Nowy chipset USB FTDIChip-ID™
• Nowe konfigurowalne piny CBUS I/O
• Sygnały transmisji i odbioru dla diody LED
• Nowe taktowanie sygnałów wyjściowych 48MHz, 24MHz,12MHz oraz 6MHz clock output signal. Opcje dla zewnętrznego MCU lub FPGA.
• Bufory transmisji i odbioru FIFO dla uzyskania wysokiej przepustowości
• Regulowany czas przerwy bufora odbioru
• Opcje synchronicznego i asynchronicznego trybu bit bang z sygnałami bramek RD# i WR#
• Nowa opcja CBUS dla trybu bit bang
• Zintegrowana wewnętrzna pamięć EEPROM 1024 Bit dla przechowywania konfiguracji USB VID, PID, numeru seryjnego i opisu urządzenia oraz CBUS I/O.
• Urządzenie posiada zaprogramowany unikatowy numer seryjny USB
• Obsługa funkcji wstrzymania i wznowienia dla USB
• Obsługa konfiguracji zasilania USB z magistrali, własnego zasilania
• Zintegrowany 3.3V konwerter poziomu dla USB I/O
• -Zintegrowany konwerter poziomu na UART i CBUS dla 5V 1.8V
• Prawdziwe wyjście CMOS 5V / 3.3V/ 2.8V/ 1.8V oraz wejście TTL
• Opcja High I/O pin output drive
• Zintegrowane oporniki USB
• Zintegrowany obwód power-on-reset
• W pełni zintegrowany zegar nie wymaga zewnętrznego oscylatora lub rezonatora
• W pełni zintegrowana filtracja zasilania AVCC Nie wymaga zewnętrznego filtru RC oraz oddzielnych pinów AVCC
• Opcja inwersji sygnału UART
• Tryb transmisji USB bulk
• Zasilanie 3.3V do 5.25V
• Separacja galwaniczna wejść/ wyjść.
• Niskie natężenie prądu
• Niskie zużycie przepustowości USB
• Kompatybilny z kontrolerem hosta UHCI/ OHCI/ EHCI
• Kompatybilny z USB 2.0
• Dopuszczalny zakres temperatur 40°C do 85°C
• Zgodny z dyrektywą RoHS
