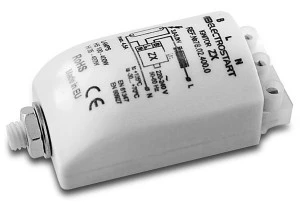

Układ zapłonowy Electrostart 78.02.010.0 do lamp wyładowczych. Przeznaczony jest do stateczników o mocy: HPS 35-70W,MH 70W. Napięcie zapłonu 1,9-2,3kV.
ZAPŁONNIKI ELEKTRONICZNE DO LAMP WYŁADOWCZYCH
• Kompaktowa obudowa z tworzywa sztucznego
• Szeroki zakres temperatur pracy
• Połączenie M8
• ENEC
Uwagi: 1. Prosimy o sprawdzenie informacji producenta lamp dla właściwego wyboru zapłonnika 2. Zobacz także Tabelę zalecanych kombinacji lamp i zapłonników
| Reference |
|
ZX 70 *** |
ZX |
ZX 1000 |
| Ref. № |
|
78.02.070.0 |
78.02.400.0 |
78.02.010.0 |
| Product Nr. |
|
91078070 |
91078400 |
91078010 |
| Sodium vapour lamps |
|
35 - 70 W |
70 *- 400 W |
600 - 1000 W |
| Metal halide lamps |
|
70 W |
35 - 400 W |
600 - 1000 W |
| Ignition voltage |
kV |
1,9 - 2,3 |
3 - 5 |
3,5 - 5 |
|
Maximum current of the lamp
|
A |
2 |
4,5 |
12 |
| Phasing |
°el |
60-90/240-270 |
60-90/240-270 |
60-90/240-270 |
| Max loading capacitance |
pF |
20...200 |
20...100 |
20...100 |
| Impulses per cycle |
|
≥ 6 |
≥ 6 |
≥ 6 |
| Losses |
W |
≤ 1 |
≤ 3 |
≤ 8 |
| tc point |
°C |
105 |
105 |
105 |
| Temp. range |
°C |
-30/+70 |
-30/+70 |
-30/+70 |
| Distance from lamp |
meters |
2 |
2 |
2 |
| Weight |
grms |
110 |
110 |
230 |
| Dimentions |
mm |
75x34x30 |
75x34x30 |
95x43x35 |
| Screw terminals |
mm2 |
1 - 2,5 |
1 - 2,5 |
1 - 4 |
| Certificates |
|
ENEC 01 |
ENEC 01 |
- |
| |
| *** Only for metal halide and sodium vapour lamps with ignition voltage <=2,3kVp |
| * Only for sodium vapour lamps 70W with ignition voltage (3,0 - 5,0)kVp |
