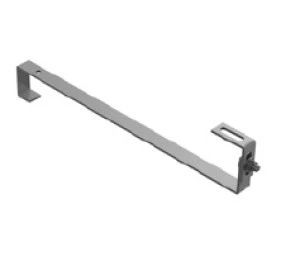

Uchwyt regulowany S stosuje się w przypadku dachów
krytych dachówką ceramiczną.
Uchwyt składa się z dwóch elementów – wygiętego
płaskownika w kształcie litery S oraz kątownika, który
skręcony jest z płaskownikiem za pomocą śruby M10.
Uchwyty przykręca się bezpośrednio do łaty za pomocą
wkrętów do drewna. Dodatkowo, celem uniknięcia uszkodzenia
dachówki w miejscu jej styku z płaskownikiem zaleca
się jego podklejenie taśmą EPDM. Zastosowany w uchwytach
system otworów w kształcie fasolek pozwala na ich
regulację góra/dół oraz w miejscu montażu profilu
montażowego do uchwytu.
Uniwersalny profil montażowy o rozmiarach 40x40 jest
mocowany do uchwytu za pomocą śruby M10. Po zamontowaniu
i wypoziomowaniu profili aluminiowych następuje
montaż modułu PV, który za pomocą śrub imbusowych M8
mocowany jest do profilu klemami końcowymi i środkowymi
(dostępnymi również w anodzie czarnej). Śruba
imbusowa M8 może być zamiennie stosowana z nakrętką
kwadratową, jak i wpustem przesuwnym.
