Uchwyt na rąbek stojący stosuje się w przypadku dachów
krytych blachą aluminiową, stalową lub cynkowotytanową
mocowaną na rąbek stojący.

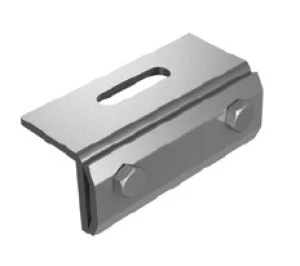

Uchwyt składa się z dwóch elementów – płaskownika,
wygiętego w kształcie litery C oraz kątownika, który
przykręca się do płaskownika za pomocą dwóch śrub
zamkowych M10. Uchwyt mocuje się bezpośrednio do
rąbka nakładając uchwyt i jednocześnie dokręcając śruby
M10. Zastosowany w uchwytach system otworów w kształcie
fasolek pozwala na ich regulację na wysokości montażu
profilu.
Do uchwytu za pomocą śruby M10 montuje się uniwersalny
aluminiowy profil montażowy 40x40. Po zamontowaniu
i wypoziomowaniu profili aluminiowych następuje montaż
modułu PV, który za pomocą śrub imbusowych M8 mocowany
jest do profilu klemami końcowymi i środkowymi
(dostępnymi również w anodzie czarnej). Śruba imbusowa
M8 może być zamiennie stosowana z nakrętką kwadratową,
jak i wpustem przesuwnym.
klema
