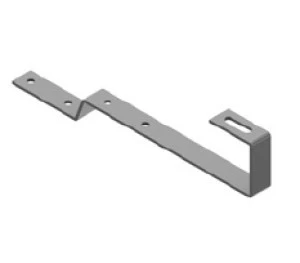

Uchwyt nieregulowany karpiówka stosuje się w przypadku
dachów krytych dachówką ceramiczną typu karpiówka.
Uchwyt składa się z jednego elementu – wygiętego
płaskownika, którego jeden koniec montuje się do
krokwi, a drugi koniec bezpośrednio do profilu montażowego.
Zastosowany w uchwytach system otworów w kształcie
fasolek pozwala na ich regulację na wysokości montażu
profilu.
Do uchwytu za pomocą śruby M10 montuje się uniwersalny
aluminiowy profil montażowy 40x40. Po zamontowaniu
i wypoziomowaniu profili aluminiowych następuje montaż
modułu PV, który za pomocą śrub imbusowych M8 mocowany
jest do profilu klemami końcowymi i środkowymi
(dostępnymi również w anodzie czarnej). Śruba imbusowa
M8 może być zamiennie stosowana z nakrętką kwadratową,
jak i wpustem przesuwnym.
klema
