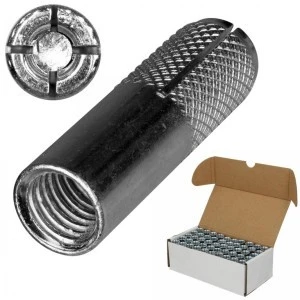

Tuleja stalowa rozporowa Kotwa wbijana do betonu - TSW
- Wymiary: M6 / 8x25 mm
- Rodzaj: TSW
- Ilość w opakowaniu: 100 szt
Tuleja stalowa rozporowa TSW składa się z tulei rozporowej z gwintem wewnętrznym oraz wbijanego stożka rozporu. Strefa rozpierania jest podzielona wzdłużnymi wycięciami na cztery części. Tuleje wykonane są ze stali węglowej, pokrytej powłoką cynkową.
Zamocowanie w podłożu następuje w wyniku wbicia stożka rozporu w tuleję na określoną głębokość, przy pomocy odpowiedniego narzędzia OTSW (pobijak). Kotwa TSW stosowana jest jako korpus rozporowy pod elementy łączące posiadające gwint metryczny (śruby metryczne, pręty gwintowane, pręty dwugwintowe).
Cechy i korzyści:
- Szybki i prosty montaż poprzez rozparcie tulei w podłożu za pomocą zintegrowanego klina przy użyciu narzędzia OTSW
- Natychmiastowa obciążalność
- Pełne zlicowanie tulei z podłożem
- Możliwość zamocowania elementu za pomocą śruby
- Możliwość wkręcenia szpilki gwintowanej
Przykłady zastosowań:
- Montaż elementów ozdobnych
- Montaż wentylatorów i lekkich urządzeń
- Montaż rur spiro
- Montaż instalacji wodno-kanalizacyjnych
- Montaż instalacji elektrycznych
- Montaż galanterii stalowej
- Montaż kanałów wentylacyjnych
Dane techniczne:
- Średnica kotwy [dk]: 8mm
- Długość kotwy [Lk]: 25mm
- Gwint wewnętrzny [dw]: M6
- Średnica otworu [d0]: 8mm
- Średnica otworu w elemencie mocowanym [df]: 7mm
- Min. głębokość zakotwienia [heff]: 25mm
- Min. głębokość otworu [h0]: 30mm
- Długość gwintu wewnętrznego [Lg]: 11,5mm
- Min. grubość podłoża [hmin]: 80mm
- Min. rozstaw między kotwami [smin]: 200mm
- Min. odległość od krawędzi podłoża [cmin]: 150mm
- Materiał korpusu: stal węglowa
- Podłoża: beton zwykły (niezarysowany lub zarysowany, zbrojony i niezbrojony klasy C20/25 do C50/60)
- Krajowa Ocena Techniczna: ITB-KOT-2018/0464
- Kod produktu: TSW-06
Sposób montażu:
- Przed rozpoczęciem montażu należy sprawdzić zgodność parametrów podłoża (w którym mają być osadzone tuleje) z parametrami podłoża zastosowanego w badaniach, na podstawie których określono nośności charakterystyczne połączeń.
- Tuleję należy osadzać w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia.
- Przed przystąpieniem do prac należy wyznaczyć miejsca, w których mają być osadzone tuleje zgodnie z wytycznymi montażu.
- Następnie należy wywiercić otwory zgodnie z dobranymi parametrami (średnica i głębokość otworu), prostopadle do podłoża.
- Otwory należy starannie oczyścić ze zwiercin szczotką SCF (3x) oraz wydmuchać pompką PCF (3x).
- Tuleję należy wprowadzić do otworu, a następnie wbić trzpień stalowy na określoną głębokość za pomocą narzędzia OTSW (pobijak).
