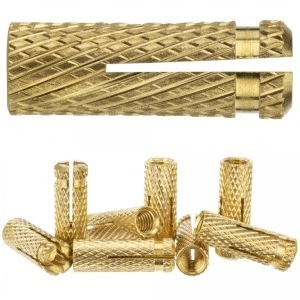

Tuleja mosiężna rozporowa Kotwa wbijana do betonu - Klimas KRM
- Wymiary: M12 / 16x41 mm
- Rodzaj: KRM
- Ilość w opakowaniu: 20 szt
Tuleja mosiężna KRM składa się z tulei rozporowej z gwintem wewnętrznym w połączeniu z nagwintowanym trzpieniem lub wkręcaną śrubą z łbem sześciokątnym. Strefa rozpierania jest podzielona wzdłużnymi wycięciami na cztery lub sześć części.
Zamocowanie w podłożu następuje w wyniku wkręcenia elementu nagwintowanego, co powoduje przesunięcie stożka rozpierającego, w wyniku czego następuje trwale zakotwienie. Kotwa KRM stosowana jest jako korpus rozporowy pod elementy łączące posiadające gwint metryczny (śruby metryczne, pręty gwintowane, pręty dwugwintowe).
Cechy i korzyści:
- Szybki montaż poprzez rozparcie tulei dzięki wkręceniu pręta gwintowanego lub śruby metrycznej
- Natychmiastowa obciążalność
- Pełne zlicowanie tulei z podłożem
- Możliwość zamocowania elementu za pomocą śruby
- Możliwość wkręcenia szpilki gwintowanej
Przykłady zastosowań:
- Montaż lekkich rur instalacyjnych
- Montaż lekkich instalacji elektrycznych
- Montaż galanterii stalowej
- Montaż elementów ozdobych
Dane techniczne:
- Średnica kotwy [dk]: 16mm
- Długość kotwy [Lk]: 41mm
- Gwint wewnętrzny [dw]: M12
- Rozmiar nakrętki: SW-19
- Średnica otworu [d0]: 16mm
- Średnica otworu w elemencie mocowanym [df]: 14mm
- Min. głębokość zakotwienia [heff]: 41mm
- Min. głębokość otworu [h0]: 46mm
- Długość gwintu wewnętrznego [Lg]: 36mm
- Min. grubość podłoża [hmin]: 100mm
- Min. rozstaw między kotwami [smin]: 123mm
- Min. odległość od krawędzi podłoża [cmin]: 62mm
- Moment dokręcający: 51 Nm
- Materiał korpusu: mosiądz
- Podłoża: beton zwykły (zbrojony lub niezbrojony niezarysowany klasy C20/25 do C50/60)
- Krajowa Ocena Techniczna: ITB-KOT-2018/0464
- Kod produktu: KRM-161241
Sposób montażu:
- Przed rozpoczęciem montażu należy sprawdzić zgodność parametrów podłoża (w którym mają być osadzone tuleje) z parametrami podłoża zastosowanego w badaniach, na podstawie których określono nośności charakterystyczne połączeń.
- Tuleję należy osadzać w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia.
- Przed przystąpieniem do prac należy wyznaczyć miejsca, w których mają być osadzone tuleje zgodnie z wytycznymi montażu.
- Następnie należy wywiercić otwory zgodnie z dobranymi parametrami (średnica i głębokość otworu), prostopadle do podłoża.
- Otwory należy starannie oczyścić ze zwiercin szczotką SCF (3x) oraz wydmuchać pompką PCF (3x).
- Tuleję należy wprowadzić do otworu, a następnie wkręcić nagwintowany trzpień lub śrubę z zastosowaniem odpowiedniego momentu siły, aż do oparcia się czoła nagwintowanego trzpienia lub śruby o wewnętrzną część stożka, co powoduje zakleszczenie tulei w podłożu.
Polska produkcja
Prezentowane wkręty zostały wyprodukowane w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.
Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.
