Wspornik trójkątny, służący do montażu paneli fotowoltaicznych na dachu płaskim lub o niewielkim nachyleniu. Wymiary 1700x1450x850mm umożliwiają montaż paneli w pionie. Kąt nachylenia 30 stopni zapewnia optymalne ustawienie powierzchni panelu w stosunku do słońca.
Trójkąt wykonany został z kątowników aluminiowych 40x40x3 mm oraz jest dostarczany z kompletem śrub umożliwiających skręcenie ze sobą wszystkich trzech elementów.
W produkcie umieszczono 2 otwory umożliwiające zamocowanie do niego profili montażowych (za pomocą śrub M10) oraz 2 otwory umożliwiające przymocowanie wspornika do dachu lub bloczków betonowych (za pomocą wkrętów M10).

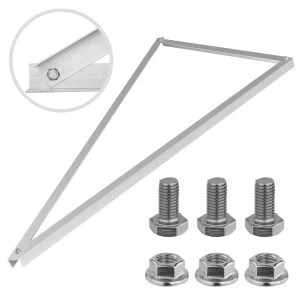

W skład zestawu wchodzą:
- wspornik trójkątny (aluminium)
- 3 śruby z łbem sześciokątnym M10 x 20 mm (stal nierdzewna A2)
- 3 nakrętki kołnierzowe M10 (stal nierdzewna A2)
Specyfikacja:
- Symbol produktu: TD-30
- Wymiary trójkąta: 1700 x 1450 x 850 mm
- Wymiary kątowników: 40 x 40 x 3 mm
- Kąt nachylenia: 30°
- Montaż: kątem prostym 90° w kierunku modułu
- Materiał: Aluminium
Zastosowanie
Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów. Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego. Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:
