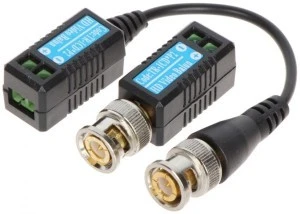

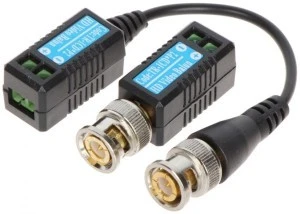

Transformator przeznaczony jest do przesyłu sygnału wideo. Wykorzystywane są np. w systemach monitoringu z okablowaniem UTP kat. 5e - istniejącym lub nowym.
Urządzenie poprzez dopasowanie impedancji kabla koncentrycznego 75 do impedancji przewodu symetrycznego zapewnia przesył sygnału wideo nawet do 400m. Pozwala to zmniejszyć koszty i skrócić czas instalacji.
Prawidłowe połączenie zacisków + / - gwarantuje wyeliminowanie zakłóceń, w tym niesymetrycznych.
Dane techniczne:
Standard:
- AHD: 5Mpx,
- HD-CVI: 8Mpx 4K UHD,
- HD-TVI: 8Mpx 4K UHD,
- CVBS: PAL, NTSC
Zasięg wideo:
- 400m: CVBS - PAL / NTSC - UTP kat. 5e
- 250m: 720p - UTP kat. 5e
- 150m: 1080p - UTP kat. 5e
Tłumienie (dotyczy dwóch urządzeń połączonych ze sobą):
- 4.43MHz: 0.24dB
- 11MHz: 0.46dB
- 21MHz: 1.03dB
- 38MHz: 0.89dB
- 42MHz: 0.89dB
- 67.5MHz: 1.32dB
Typ złącza koncentrycznego:
- 1 x BNC: Wtyk na przewodzie 0.09 m,
- 1 x BNC: Wtyk prosty
Dane techniczne:
- Rodzaj urządzenia: Pasywne
- Liczba kanałów: 1
- Napięcie we/wy 75 (CVBS): 1 Vpp
- CMRR (dB/5MHz): 50 dB
- Impedancja złącza koncentrycznego: 75
- Impedancja złącza symetrycznego: 100
- Typ złącza symetrycznego: Zaciski kablowe
- Temperatura pracy: -10°C - +55°C
- Dopuszczalna względna wilgotność otoczenia: <95%
- Wymiary: 16 x 15 x 46 mm
- Waga: 0.021 kg
